زاویه یابی افقی یکی از مهم ترین مباحث در نقشه برداری و ژئودزی است که نقش کلیدی در تعیین موقعیت نقاط، پیاده سازی پروژه های عمرانی و برداشت های دقیق دارد.
در این مقاله جامع، تمامی روش های زاویه یابی افقی شامل روش کوپل، روش تکرار و روش تجدید به صورت کامل و مهندسی بررسی شده اند.

در پروژه های عمرانی، کوچک ترین خطا در اندازه گیری زاویه می تواند باعث انحراف قابل توجه در موقعیت نهایی نقاط شود.
به همین دلیل، شناخت دقیق روش های کاهش خطای زاویه اهمیت بالایی دارد.

تعریف روش کوپل

روش کوپل یکی از دقیق ترین روش های حذف خطاهای سیستماتیک دستگاه است.
در این روش زاویه دو بار اندازه گیری می شود:

• یک بار در حالت دایره به چپ (FL)
• یک بار در حالت دایره به راست (FR)

FR = FL ± 180°

اگر خطای دستگاه برابر با e باشد، با استفاده از روش کوپل مقدار خطا به صورت زیر کاهش می یابد:

خطا = e / √2

در روش تکرار، با قفل کردن لمب افقی و تکرار برداشت بین دو امتداد A و B، زاویه چندین بار انباشته می شود.

• n تعداد دفعات تکرار
• a₁ اولین قرائت
• bₙ آخرین قرائت
• K تعداد عبور از صفر

اگر خطای دستگاه برابر e باشد:

خطا = e / n

در روش تجدید، زاویه از مبداهای مختلف لمب افقی اندازه گیری می شود.

• 0 درجه
• 90 درجه
• 180 درجه
• 270 درجه

اگر n بار برداشت انجام شود:

خطا = e / √n

و اگر همراه با کوپل باشد:

خطا = e / √(2n)

در اندازه گیری زاویه با تئودولیت یا توتال استیشن، چند نوع خطای دستگاهی ممکن است رخ دهد که اگر کنترل نشوند باعث کاهش دقت نتایج می شوند.

مهم ترین خطاهای دستگاهی

• خطای کولیمیشن (Collimation Error)
• خطای محور قائم (Vertical Axis Error)
• خطای تقسیمات دایره افقی
• خطای قرائت اپراتور

روش های مختلف زاویه یابی مانند کوپل، تکرار و تجدید برای کاهش یا حذف این خطاها طراحی شده اند.

برای برداشت دقیق زاویه افقی در میدان، رعایت مراحل زیر ضروری است.

مرحله 1: استقرار دستگاه

• نصب سه پایه روی نقطه ایستگاه
• تراز کردن اولیه دستگاه
• مرکز کردن دستگاه روی نقطه

مرحله 2: تراز دقیق

• تنظیم پیچ های تراز
• قرار دادن حباب در مرکز
• کنترل تراز در دو جهت عمود

مرحله 3: نشانه روی

• نشانه روی دقیق به امتداد مبنا
• صفر کردن لمب افقی
• قفل کردن حرکت افقی

مرحله 4: قرائت زاویه

• چرخاندن دوربین به سمت هدف دوم
• قفل حرکت افقی
• خواندن مقدار زاویه از دایره افقی

در روش تکرار، زاویه مورد نظر چندین بار روی دایره افقی جمع می شود. اگر زاویه واقعی برابر α باشد و خطای قرائت برابر e باشد:

زاویه اندازه گیری شده = nα + e

بنابراین زاویه واقعی از رابطه زیر به دست می آید:

α = (زاویه کل قرائت شده) / n

در نتیجه خطای قرائت به صورت زیر کاهش می یابد:

خطا = e / n

در روش تجدید، زاویه از موقعیت های مختلف دایره افقی اندازه گیری می شود.

اگر n برداشت مستقل انجام شود و خطای هر برداشت برابر e باشد:

خطا = e / √n

به همین دلیل این روش در برداشت های دقیق ژئودتیکی بسیار کاربرد دارد.

هر یک از روش های زاویه یابی افقی در شرایط خاصی کاربرد دارند و میزان دقت آن ها نیز متفاوت است. انتخاب روش مناسب به عواملی مانند نوع پروژه، دقت مورد نیاز و تجهیزات موجود بستگی دارد.

روش اندازه گیری	میزان دقت	سرعت اجرا	کاربرد اصلی
کوپل	دقت متوسط تا بالا	متوسط	برداشت های عمومی و عمرانی
تکرار	دقت بسیار بالا	کم	پروژه های دقیق نقشه برداری
تجدید	دقت بالا	متوسط	شبکه های ژئودتیکی

به طور کلی اگر هدف کاهش خطای قرائت باشد، روش تکرار بهترین انتخاب است. اما اگر هدف کاهش خطای تقسیمات دایره باشد، روش تجدید عملکرد بهتری دارد.

کاربرد روش کوپل

• برداشت های توپوگرافی
• پروژه های راه سازی
• کنترل امتداد خطوط پروژه
• برداشت های معمول عمرانی

کاربرد روش تکرار

• اندازه گیری زاویه های دقیق
• ایجاد شبکه های ترازیابی و مثلث بندی
• پروژه های ژئودزی
• پروژه هایی با حساسیت بالا

کاربرد روش تجدید

• برداشت های ژئودتیکی
• پروژه های نقشه برداری دقیق
• کاهش اثر خطای تقسیمات دایره
• اندازه گیری زاویه های بزرگ

برای دستیابی به نتایج دقیق در اندازه گیری زاویه افقی، رعایت نکات زیر بسیار مهم است.

• تراز دقیق دستگاه قبل از شروع برداشت
• مرکز کردن صحیح دستگاه روی نقطه ایستگاه
• نشانه روی دقیق به هدف
• استفاده از چند برداشت و میانگین گیری
• انجام قرائت در هر دو وضعیت دایره (چپ و راست)
• کنترل نتایج با برداشت های اضافی

در بسیاری از پروژه های نقشه برداری، خطاهای انسانی عامل اصلی کاهش دقت اندازه گیری هستند. برخی از اشتباهات رایج عبارتند از:

• تراز نکردن کامل دستگاه
• مرکز نبودن دستگاه روی نقطه ایستگاه
• قفل نکردن صحیح حرکت های دستگاه
• نشانه روی نادرست به هدف
• ثبت اشتباه قرائت ها در دفتر برداشت

با رعایت اصول کار میدانی و کنترل های مکرر می توان این خطاها را تا حد زیادی کاهش داد.

زاویه یابی افقی یکی از پایه ای ترین عملیات ها در بسیاری از پروژه های مهندسی عمران و نقشه برداری است. دقت در اندازه گیری زاویه ها تاثیر مستقیمی بر صحت موقعیت نقاط و کیفیت اجرای پروژه دارد.

مهم ترین کاربردهای زاویه یابی

• پیاده سازی مسیر جاده ها و راه آهن
• ایجاد شبکه های کنترل نقشه برداری
• پیاده سازی ساختمان ها و سازه ها
• اندازه گیری امتداد خطوط پروژه
• برداشت های توپوگرافی
• کنترل تغییر شکل سازه ها

در بسیاری از پروژه های بزرگ، زاویه یابی با استفاده از توتال استیشن انجام می شود که علاوه بر زاویه، فاصله را نیز با دقت بالا اندازه گیری می کند.

زاویه یابی افقی یکی از مهم ترین عملیات های نقشه برداری است که برای تعیین جهت و موقعیت نقاط استفاده می شود. روش های مختلفی برای اندازه گیری زاویه وجود دارد که هر کدام دارای مزایا و کاربردهای خاص خود هستند.

• روش کوپل برای حذف خطاهای دستگاهی مانند خطای کولیمیشن مناسب است.
• روش تکرار برای کاهش خطای قرائت و افزایش دقت اندازه گیری کاربرد دارد.
• روش تجدید برای کاهش اثر خطای تقسیمات دایره افقی استفاده می شود.

انتخاب روش مناسب به دقت مورد نیاز پروژه، شرایط محیطی و نوع تجهیزات نقشه برداری بستگی دارد. در بسیاری از پروژه های دقیق، ترکیب چند روش مختلف می تواند بهترین نتیجه را فراهم کند.

زاویه یابی افقی چیست؟

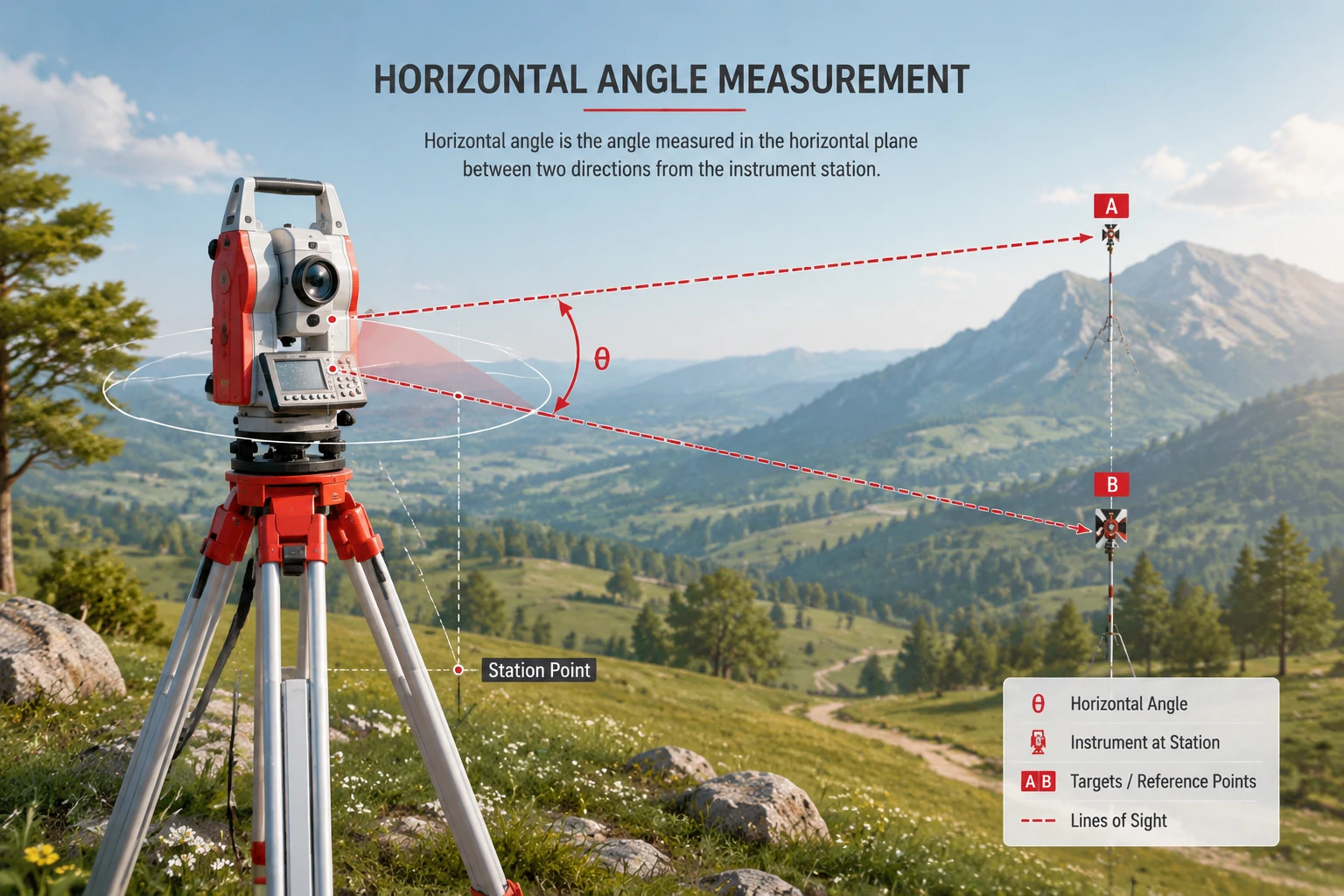

زاویه یابی افقی فرآیندی است که در آن زاویه بین دو امتداد افقی با استفاده از ابزارهایی مانند تئودولیت یا توتال استیشن اندازه گیری می شود.

دقیق ترین روش اندازه گیری زاویه کدام است؟

روش تکرار یکی از دقیق ترین روش های اندازه گیری زاویه است زیرا با افزایش تعداد تکرارها، خطای قرائت به طور قابل توجهی کاهش می یابد.

روش کوپل چه خطاهایی را حذف می کند؟

روش کوپل می تواند خطای کولیمیشن و برخی خطاهای دستگاهی را تا حد زیادی حذف کند زیرا زاویه در دو وضعیت دایره چپ و راست اندازه گیری می شود.

تفاوت روش تکرار و تجدید چیست؟

در روش تکرار زاویه چندین بار روی دایره افقی جمع می شود، در حالی که در روش تجدید زاویه از مبداهای مختلف دایره افقی اندازه گیری می شود.
