اصول زاویه یابی قائم و شیب در نقشهبرداری
زاویهیابی قائم یا Vertical Angle Measurement یکی از مهمترین عملیاتهای دقیق در نقشهبرداری است. با کمک این زاویه میتوان اختلاف ارتفاع بین نقاط، شیب مسیرها، ارتفاع ساختمانها و حتی ارتفاع عوارض طبیعی را محاسبه کرد.
در بسیاری از پروژههای عمرانی مانند راهسازی، سدسازی، تونل، معادن و پروژههای ساختمانی، اندازهگیری دقیق زاویه قائم نقش مهمی در محاسبات ارتفاعی و کنترل شیب سازهها دارد.
تعریف انواع زاویه در نقشهبرداری قائم
در زاویهیابی قائم دو نوع مبنا برای اندازهگیری زاویه وجود دارد که بر اساس آن نوع زاویه مشخص میشود.
زاویه شیب (Slope Angle)
اگر مبنای اندازهگیری خط افق باشد، زاویهای که اندازهگیری میشود زاویه شیب یا زاویه ارتفاعی نام دارد.
- اگر خط دید بالاتر از افق باشد زاویه مثبت است.
- اگر خط دید پایینتر از افق باشد زاویه منفی است.
α > 0 : بالاتر از افق
α < 0 : پایینتر از افق
زاویه زنیتی (Zenith Angle)
اگر مبنای اندازهگیری خط قائم یا شاغول باشد، زاویه اندازهگیری شده زاویه زنیتی نامیده میشود.
| وضعیت خط دید | زاویه زنیتی |
|---|---|
| رو به بالا | 0° |
| افق | 90° |
| رو به پایین | 180° |
در بسیاری از دستگاههای توتال استیشن زاویه قائم به صورت زاویه زنیتی نمایش داده میشود و برای تبدیل آن به زاویه شیب از رابطه زیر استفاده میشود.
α = 90° − Z
روش اندازهگیری زاویه قائم
برای افزایش دقت اندازهگیری زاویه قائم معمولاً از روش دو قرائت در وضعیت دایره به چپ و دایره به راست استفاده میشود.
- قرار دادن دستگاه روی ایستگاه
- سانتراژ و تراز دقیق دستگاه
- نشانهروی به هدف مورد نظر
- قرائت زاویه در حالت Face Left
- چرخاندن تلسکوپ و دستگاه
- قرائت زاویه در حالت Face Right
- محاسبه میانگین قرائتها
فرمولهای محاسبه اختلاف ارتفاع با زاویه قائم
یکی از مهمترین کاربردهای اندازهگیری زاویه قائم در نقشهبرداری، محاسبه اختلاف ارتفاع بین دو نقطه است. با استفاده از فاصله مایل بین دو نقطه و زاویه قائم میتوان اختلاف ارتفاع را بهدست آورد.
محاسبه اختلاف ارتفاع با زاویه شیب
اگر زاویه اندازهگیری شده از نوع زاویه شیب باشد، اختلاف ارتفاع از رابطه زیر محاسبه میشود.
Δh = D × sin(α)
در این رابطه:
- D فاصله مایل بین دستگاه و هدف
- α زاویه شیب
- Δh اختلاف ارتفاع بین دو نقطه
محاسبه اختلاف ارتفاع با زاویه زنیتی
در بسیاری از دستگاههای توتال استیشن زاویه قائم به صورت زاویه زنیتی نمایش داده میشود. در این حالت برای محاسبه اختلاف ارتفاع از رابطه زیر استفاده میشود.
Δh = D × cos(Z)
- D فاصله مایل
- Z زاویه زنیتی
در نظر گرفتن ارتفاع دستگاه و ارتفاع هدف
در محاسبات واقعی باید ارتفاع دستگاه و ارتفاع منشور نیز در نظر گرفته شود. در این حالت اختلاف ارتفاع واقعی به صورت زیر محاسبه میشود.
ΔH = D × sin(α) + HI − HR
- HI ارتفاع دستگاه از سطح زمین
- HR ارتفاع منشور یا هدف
خطای کلیماسیون در اندازهگیری زاویه قائم
یکی از خطاهای مهم در اندازهگیری زاویه قائم، خطای کلیماسیون است. این خطا زمانی ایجاد میشود که محور دید تلسکوپ دقیقاً عمود بر محور دوران افقی دستگاه نباشد.
در نتیجه این خطا، زاویه قائم در دو وضعیت دایره به چپ و دایره به راست مقدار یکسانی نخواهد داشت.
روش حذف خطای کلیماسیون
برای حذف اثر خطای کلیماسیون در اندازهگیری زاویه قائم از روش میانگینگیری دو قرائت استفاده میشود.
- اندازهگیری زاویه در وضعیت Face Left
- اندازهگیری زاویه در وضعیت Face Right
- محاسبه میانگین دو مقدار
زاویه صحیح از رابطه زیر به دست میآید.
V = (FL + FR) / 2
- FL قرائت زاویه در حالت Face Left
- FR قرائت زاویه در حالت Face Right

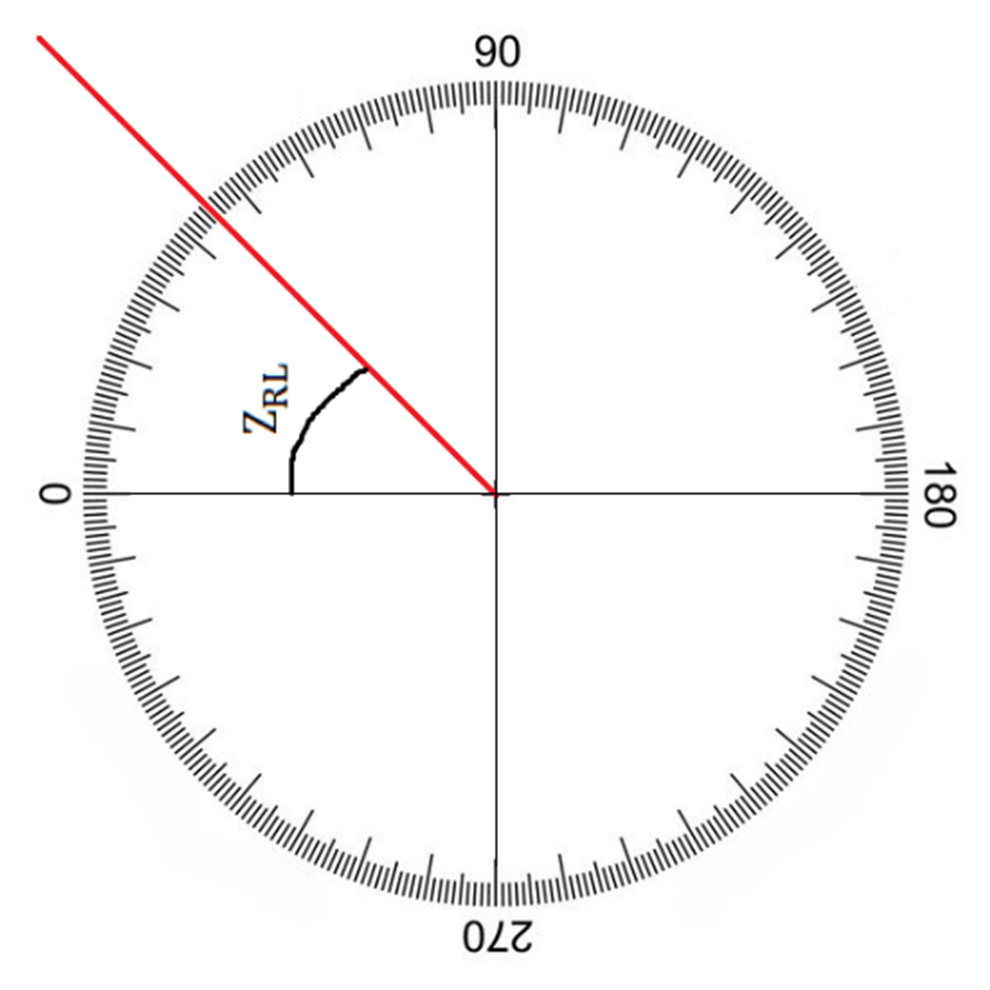

جمع مقادیر قرائت شده در دو حالت دایره به چپ و دایره به راست در حالت ایده آل باید 360 درجه باشه اما خطای کلیماسیون این اجازه را نمیده، حالا با یه ترفند ساده این خطا حذف میشه
Z_RF+Z_RL=360
Z_1=Z_RL+e
Z_2=360-(Z_RF+e)
Z=(Z_1+Z_2)/2=(Z_RL+e+360-(Z_RF+e))/2= (V_RL-V_RF+360)/2
محاسبه خود خطای کلیماسیون با این رابطه انجام میشه :
e=(360-(Z_RL+Z_RF))/2
تبدیل زاویه زنیتی به زاویه شیب
در برخی محاسبات لازم است زاویه زنیتی به زاویه شیب تبدیل شود. رابطه بین این دو زاویه بسیار ساده است.
α = 90° − Z
که در آن:
-
- α زاویه شیب
- Z زاویه زنیتی
α=(Z_RF-Z_RL-180)/2
با استفاده از این رابطه میتوان به راحتی زاویههای ثبت شده توسط توتال استیشن را در محاسبات شیب و اختلاف ارتفاع استفاده کرد.
روشهای اندازهگیری زاویه قائم در نقشهبرداری
برای اندازهگیری زاویه قائم در نقشهبرداری از روشها و ابزارهای مختلفی استفاده میشود. انتخاب روش مناسب به دقت مورد نیاز، نوع پروژه و تجهیزات موجود بستگی دارد.
۱. اندازهگیری زاویه قائم با تئودولیت
تئودولیت یکی از مهمترین و قدیمیترین ابزارهای نقشهبرداری برای اندازهگیری زاویههای افقی و قائم است. در این دستگاه یک دایره مدرج عمودی وجود دارد که امکان قرائت زاویه قائم را فراهم میکند.
مراحل اندازهگیری زاویه قائم با تئودولیت به صورت زیر است:
-
-
- نصب دستگاه روی سهپایه و انجام سانتراژ دقیق
- تراز کردن دستگاه با استفاده از پیچهای تراز
- نشانهروی تلسکوپ به سمت هدف مورد نظر
- قرائت زاویه قائم از دایره عمودی دستگاه
- تکرار اندازهگیری در وضعیت Face Left و Face Right
-
۲. اندازهگیری زاویه قائم با توتال استیشن
توتال استیشن نسل پیشرفتهتری از تئودولیت است که علاوه بر اندازهگیری زاویهها، قابلیت اندازهگیری فاصله و انجام محاسبات مختلف را نیز دارد. در این دستگاه زاویه قائم معمولاً به صورت زاویه زنیتی نمایش داده میشود.
مراحل اندازهگیری زاویه قائم با توتال استیشن شامل موارد زیر است:
-
-
- نصب دستگاه و انجام سانتراژ و تراز دقیق
- وارد کردن ارتفاع دستگاه (HI)
- نشانهروی به منشور یا هدف
- ثبت زاویه قائم و فاصله مایل
- محاسبه خودکار اختلاف ارتفاع توسط دستگاه
-
یکی از مزایای مهم توتال استیشن این است که بسیاری از محاسبات مانند اختلاف ارتفاع، فاصله افقی و شیب مسیر به صورت خودکار توسط دستگاه انجام میشود.
مثال عددی محاسبه اختلاف ارتفاع
فرض کنید فاصله مایل بین دستگاه و منشور برابر 50 متر باشد و زاویه شیب برابر 20 درجه اندازهگیری شده باشد. همچنین ارتفاع دستگاه برابر 1.5 متر و ارتفاع منشور برابر 1.8 متر است.
ابتدا اختلاف ارتفاع هندسی محاسبه میشود.
Δh = D × sin(α)
Δh = 50 × sin(20°)
sin(20°) ≈ 0.342
Δh ≈ 17.1 m
اکنون با در نظر گرفتن ارتفاع دستگاه و منشور اختلاف ارتفاع واقعی به صورت زیر محاسبه میشود.
ΔH = Δh + HI − HR
ΔH = 17.1 + 1.5 − 1.8
ΔH ≈ 16.8 متر
کاربردهای زاویه قائم در پروژههای مهندسی
زاویه قائم در بسیاری از عملیاتهای نقشهبرداری و پروژههای عمرانی کاربرد دارد. برخی از مهمترین کاربردهای آن عبارتند از:
-
-
- محاسبه اختلاف ارتفاع بین نقاط مختلف زمین
- اندازهگیری شیب مسیرها در پروژههای راهسازی
- تهیه پروفیل طولی مسیر
- اندازهگیری ارتفاع ساختمانها و سازهها
- بررسی شیب دامنهها در پروژههای معدنی
- کنترل شیب کانالها و خطوط انتقال آب
-
به دلیل اهمیت زیاد اختلاف ارتفاع در طراحی پروژههای عمرانی، اندازهگیری دقیق زاویه قائم یکی از مهارتهای ضروری برای مهندسان نقشهبرداری محسوب میشود.
خطاهای رایج در اندازهگیری زاویه قائم
در عملیات زاویهیابی قائم عوامل مختلفی میتوانند باعث ایجاد خطا در اندازهگیری شوند. شناخت این خطاها و تلاش برای کاهش آنها نقش مهمی در افزایش دقت نتایج نقشهبرداری دارد.
۱. خطای تراز نبودن دستگاه
اگر دستگاه نقشهبرداری به درستی تراز نشود، محور قائم دستگاه منحرف میشود و زاویه قائم به صورت نادرست اندازهگیری خواهد شد. به همین دلیل قبل از هر اندازهگیری باید تراز دستگاه به دقت کنترل شود.
۲. خطای کلیماسیون
خطای کلیماسیون زمانی رخ میدهد که محور دید تلسکوپ دقیقاً عمود بر محور دوران افقی دستگاه نباشد. این خطا باعث میشود قرائتهای زاویه در دو وضعیت Face Left و Face Right با یکدیگر تفاوت داشته باشند.
۳. خطای نشانهروی
اگر نشانهروی به هدف به صورت دقیق انجام نشود، زاویه اندازهگیری شده دارای خطا خواهد بود. این خطا معمولاً در فاصلههای زیاد یا در شرایط دید نامناسب بیشتر دیده میشود.
۴. تأثیر شرایط جوی
تغییرات دما، فشار و انکسار نور در جو میتواند باعث انحراف مسیر پرتو دید شود. این موضوع بهویژه در اندازهگیریهای با فاصله زیاد اهمیت بیشتری پیدا میکند.
روشهای افزایش دقت در زاویهیابی قائم
برای دستیابی به نتایج دقیقتر در اندازهگیری زاویه قائم میتوان از چند روش ساده اما مؤثر استفاده کرد.
-
-
- تراز دقیق دستگاه قبل از شروع اندازهگیری
- انجام قرائت در دو وضعیت Face Left و Face Right
- استفاده از سهپایه محکم و پایدار
- نشانهروی دقیق به مرکز هدف یا منشور
- تکرار اندازهگیری و استفاده از میانگین قرائتها
-
نکات مهم هنگام کار با توتال استیشن
در پروژههای امروزی بیشتر اندازهگیریهای زاویه قائم با توتال استیشن انجام میشود. رعایت چند نکته ساده میتواند دقت کار را به شکل قابل توجهی افزایش دهد.
-
-
- وارد کردن صحیح ارتفاع دستگاه (HI)
- وارد کردن دقیق ارتفاع منشور (HR)
- کالیبراسیون دورهای دستگاه
- کنترل وضعیت تراز قبل از هر قرائت
-
سوالات متداول درباره زاویه قائم در نقشهبرداری
زاویه قائم در نقشهبرداری چه کاربردی دارد؟
زاویه قائم برای محاسبه اختلاف ارتفاع بین نقاط، تعیین شیب زمین، اندازهگیری ارتفاع سازهها و تهیه پروفیل طولی مسیرها استفاده میشود.
تفاوت زاویه شیب و زاویه زنیتی چیست؟
زاویه شیب نسبت به خط افق اندازهگیری میشود، در حالی که زاویه زنیتی نسبت به خط قائم یا شاغول اندازهگیری میشود.
چرا قرائت Face Left و Face Right انجام میشود؟
انجام قرائت در دو وضعیت مختلف باعث حذف یا کاهش خطاهای دستگاهی مانند خطای کلیماسیون میشود و دقت اندازهگیری را افزایش میدهد.
جمعبندی
زاویهیابی قائم یکی از مهمترین عملیاتهای نقشهبرداری است که برای تعیین اختلاف ارتفاع، اندازهگیری شیب و تحلیل وضعیت زمین مورد استفاده قرار میگیرد. استفاده از تجهیزات مناسب مانند تئودولیت و توتال استیشن و رعایت اصول صحیح اندازهگیری میتواند دقت نتایج را به میزان قابل توجهی افزایش دهد.
شناخت انواع زاویه قائم، آشنایی با فرمولهای محاسباتی و توجه به خطاهای احتمالی از مهمترین مواردی است که هر مهندس نقشهبرداری باید به آنها تسلط داشته باشد.
