مبانی ترازیابی

مبانی ترازیابی؛ آموزش کامل، روش‌ها، فرمول‌ها و خطاهای ترازیابی در نقشه‌برداری

ترازیابی چیست؟

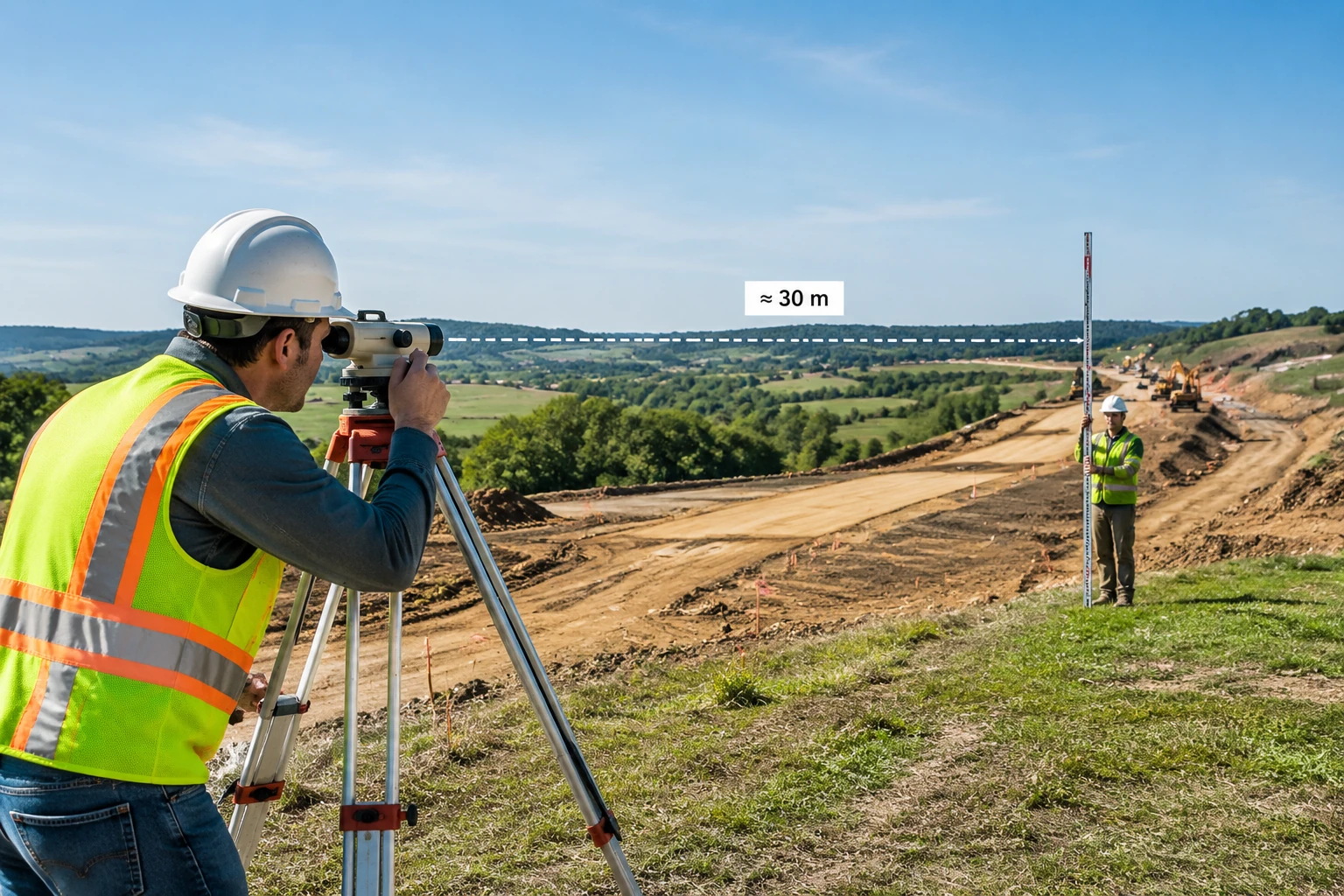

ترازیابی یا Leveling فرآیند تعیین اختلاف ارتفاع بین نقاط مختلف سطح زمین است.
در این روش، با استفاده از دستگاه‌های ترازیاب و شاخص، ارتفاع نسبی نقاط نسبت به یکدیگر محاسبه می‌شود.

این عملیات در نقشه‌برداری برای تعیین تراز زمین، محاسبه شیب، کنترل عملیات خاک‌برداری و خاک‌ریزی،
طراحی کانال، جاده، سد و بسیاری از پروژه‌های مهندسی کاربرد دارد.

اهمیت ترازیابی در مهندسی و نقشه‌برداری

• تعیین اختلاف ارتفاع نقاط
• محاسبه تراز زمین طبیعی
• کنترل شیب مسیرها
• کمک به طراحی پروژه‌های عمرانی
• کنترل نشست و تغییرات ارتفاعی

اجزای اصلی در عملیات ترازیابی

عنصر	نقش در ترازیابی
دستگاه ترازیاب	ایجاد خط دید افقی و قرائت اختلاف ارتفاع
شاخص	صفحه مدرج برای قرائت ارتفاع
نقطه مبنا	مرجع ارتفاعی برای محاسبات
ایستگاه ترازیابی	محل قرارگیری دستگاه

روش‌های ترازیابی

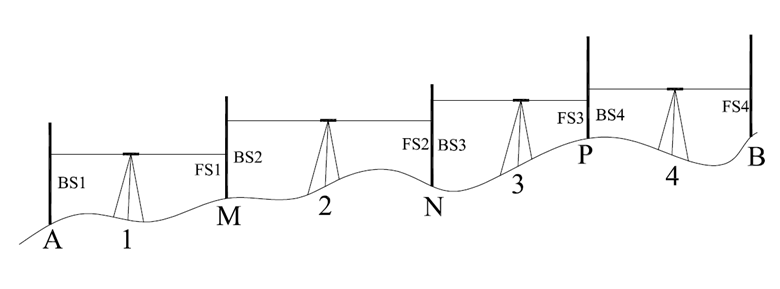

۱) روش پیمایشی یا خطی

در این روش عملیات ترازیابی به صورت مرحله‌ای و با چند ایستگاه انجام می‌شود.
اگر فاصله بین نقاط زیاد باشد باید ارتفاع به صورت مرحله‌ای منتقل شود.

• مناسب فواصل طولانی
• کاربرد در مسیرهای جاده و پروژه‌های خطی
• نیازمند دقت در انتقال ارتفاع

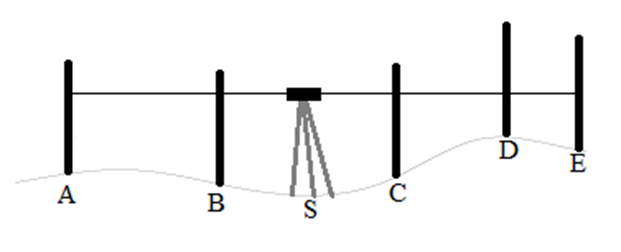

۲) روش شعاعی

در روش شعاعی دستگاه در یک ایستگاه قرار می‌گیرد و به چندین نقطه اطراف نشانه‌روی می‌شود.
اختلاف ارتفاع نقاط نسبت به یک نقطه مبنا محاسبه می‌شود.

• مناسب برای برداشت نقاط اطراف
• سرعت اجرای بالا
• کاربرد در پروژه‌های کوچک‌تر

مقایسه روش خطی و شعاعی

ویژگی	روش خطی	روش شعاعی
تعداد ایستگاه	چند ایستگاه	یک ایستگاه
کاربرد	مسیرهای طولانی	چند نقطه اطراف یک مرکز
سرعت اجرا	متوسط	بیشتر

فرمول‌های مهم در ترازیابی

فرمول اختلاف ارتفاع

ΔH = BS - FS

• BS = قرائت عقب‌گرد
• FS = قرائت پیش‌گرد
• ΔH = اختلاف ارتفاع

فرمول ارتفاع نقطه بعدی

RL₂ = RL₁ + BS - FS

فرمول ارتفاع دوربین

HI = RL + BS

مثال ساده محاسبه اختلاف ارتفاع

ارتفاع نقطه مبنا = 120.50 متر
قرائت عقب‌گرد = 1.35 متر
قرائت پیش‌گرد = 0.85 متر

ΔH = 1.35 - 0.85 = 0.50 m
RL₂ = 120.50 + 0.50 = 121.00 m

ارتفاع نقطه دوم برابر 121 متر خواهد بود.

خطاهای ترازیابی در نقشه‌برداری

خطاهای ترازیابی معمولاً به سه دسته تقسیم می‌شوند:

• خطاهای طبیعی
• خطاهای دستگاهی
• خطاهای انسانی

نوع خطا	علت	روش کاهش
طبیعی	کرویت زمین و شکست نور	کاهش فاصله قرائت
دستگاهی	تنظیم نبودن دستگاه	کالیبراسیون
انسانی	اشتباه در قرائت	دقت در ثبت داده‌ها

اثر کرویت زمین در ترازیابی

به دلیل کروی بودن زمین، خط دید دستگاه با سطح زمین اختلاف پیدا می‌کند
و باعث ایجاد خطا در قرائت می‌شود.

فرمول خطای کرویت

C = 0.0785 × d²

• C = مقدار خطا
• d = فاصله بر حسب کیلومتر

اثر شکست نور در ترازیابی

شکست نور به دلیل تغییر چگالی هوا در لایه‌های مختلف جو رخ می‌دهد
و باعث خم شدن مسیر نور می‌شود.

• جهت آن مخالف خطای کرویت است
• بخشی از خطای کرویت را خنثی می‌کند

فرمول خطای رفراکشن

R = -0.0112 × d²

فرمول خطای ترکیبی

Total Error = 0.0673 × d²

روش‌های کاهش خطا در ترازیابی

• کاهش فاصله بین دستگاه و شاخص
• استفاده از ایستگاه‌های بیشتر
• تنظیم دقیق دستگاه
• قرار دادن دستگاه در فاصله تقریباً مساوی از شاخص‌ها
• انجام قرائت‌های تکراری

انواع ترازیابی در نقشه‌برداری

• ترازیابی مستقیم (هندسی)
• ترازیابی مثلثاتی
• ترازیابی بارومتریک
• ترازیابی ژئودتیکی
• ترازیابی پروفیلی

ترازیابی هندسی

دقیق‌ترین روش ترازیابی است که با دستگاه ترازیاب و شاخص انجام می‌شود.

ترازیابی مثلثاتی

ΔH = D × tan(θ)

• D = فاصله افقی
• θ = زاویه قائم

ترازیابی بارومتریک

در این روش اختلاف ارتفاع با استفاده از تغییرات فشار هوا اندازه‌گیری می‌شود.

ترازیابی پروفیلی

برای تهیه پروفیل طولی مسیر در پروژه‌های راه و کانال استفاده می‌شود.

قرائت شاخص در ترازیابی

• قرائت عقب‌گرد (BS)
• قرائت میانی (IS)
• قرائت پیش‌گرد (FS)

نوع قرائت	نماد	کاربرد
عقب‌گرد	BS	قرائت از نقطه معلوم
میانی	IS	نقاط بین مسیر
پیش‌گرد	FS	انتقال ایستگاه

کاربردهای ترازیابی

• طراحی جاده
• ساخت سد و کانال
• پروژه‌های ساختمانی
• نقشه‌برداری توپوگرافی
• مطالعات زمین‌شناسی

سوالات متداول درباره ترازیابی

ترازیابی چیست؟

ترازیابی فرآیند اندازه‌گیری اختلاف ارتفاع بین نقاط مختلف زمین است.

دقیق‌ترین روش ترازیابی چیست؟

ترازیابی مستقیم یا هندسی دقیق‌ترین روش محسوب می‌شود.

تفاوت BS و FS چیست؟

BS قرائت از نقطه معلوم است و FS برای تعیین ارتفاع نقطه جدید استفاده می‌شود.

جمع‌بندی

ترازیابی یکی از مهم‌ترین عملیات‌های نقشه‌برداری برای تعیین اختلاف ارتفاع نقاط است
و در پروژه‌های عمرانی، راه‌سازی، سدسازی و طراحی مسیر کاربرد فراوان دارد.

شناخت روش‌های ترازیابی، فرمول‌های محاسباتی و انواع خطاها
به افزایش دقت عملیات نقشه‌برداری کمک می‌کند.

جدول تأثیر فاصله بر خطای کرویت و شکست نور

با افزایش فاصله بین دستگاه ترازیاب و شاخص، مقدار خطای ناشی از کرویت زمین و شکست نور نیز افزایش پیدا می‌کند.
به همین دلیل در عملیات دقیق ترازیابی توصیه می‌شود فاصله قرائت‌ها کوتاه نگه داشته شود.

فاصله (km)	خطای کرویت (m)	خطای رفراکشن (m)	خطای نهایی (m)
0.5	0.0196	-0.0028	0.0168
1	0.0785	-0.0112	0.0673
1.5	0.1766	-0.0252	0.1514
2	0.314	-0.0448	0.2692

روش‌های کاهش خطا در عملیات ترازیابی

برای دستیابی به نتایج دقیق در عملیات ترازیابی، رعایت برخی اصول فنی ضروری است.
این نکات باعث می‌شوند خطاهای طبیعی، دستگاهی و انسانی به حداقل برسند.

• کوتاه نگه داشتن فاصله بین دستگاه و شاخص
• استقرار دستگاه در فاصله تقریباً مساوی از دو شاخص
• تنظیم و کالیبراسیون منظم دستگاه ترازیاب
• تکرار قرائت‌ها برای اطمینان از صحت داده‌ها
• استفاده از شاخص سالم و کاملاً عمودی

انواع ترازیابی در نقشه‌برداری

بسته به نوع پروژه، دقت مورد نیاز و ابزار مورد استفاده، روش‌های مختلفی برای انجام ترازیابی وجود دارد.
هر یک از این روش‌ها کاربرد خاصی در پروژه‌های مهندسی دارند.

• ترازیابی مستقیم (هندسی)
• ترازیابی مثلثاتی
• ترازیابی بارومتریک
• ترازیابی ژئودتیکی دقیق
• ترازیابی پروفیلی

ترازیابی مستقیم یا هندسی

ترازیابی مستقیم دقیق‌ترین و متداول‌ترین روش اندازه‌گیری اختلاف ارتفاع است.
در این روش با استفاده از دستگاه ترازیاب و شاخص، قرائت‌های عقب‌گرد و پیش‌گرد ثبت شده
و اختلاف ارتفاع نقاط محاسبه می‌شود.

• دقت بالا
• کاربرد گسترده در پروژه‌های عمرانی
• مناسب برای فواصل متوسط

ترازیابی مثلثاتی

در این روش اختلاف ارتفاع با استفاده از زاویه قائم و فاصله بین نقاط محاسبه می‌شود.
این روش معمولاً با استفاده از تئودولیت یا توتال استیشن انجام می‌شود.

ΔH = D × tan(θ)

• D = فاصله افقی بین دو نقطه
• θ = زاویه قائم

ترازیابی بارومتریک

در ترازیابی بارومتریک اختلاف ارتفاع با استفاده از تغییرات فشار هوا محاسبه می‌شود.
با افزایش ارتفاع، فشار هوا کاهش می‌یابد و از این تغییر می‌توان برای تخمین ارتفاع استفاده کرد.

• دقت کمتر نسبت به سایر روش‌ها
• مناسب برای مطالعات جغرافیایی
• کاربرد در مناطق وسیع

ترازیابی ژئودتیکی دقیق

این روش برای پروژه‌های بسیار دقیق مانند شبکه‌های مبنای ارتفاعی ملی استفاده می‌شود.
در این نوع ترازیابی تصحیحات مختلفی در محاسبات اعمال می‌شود.

• استفاده از تجهیزات بسیار دقیق
• محاسبات اصلاحی متعدد
• دقت بسیار بالا

ترازیابی پروفیلی

ترازیابی پروفیلی برای تعیین پروفیل طولی مسیر استفاده می‌شود.
این روش در طراحی جاده‌ها، راه‌آهن و کانال‌های انتقال آب کاربرد فراوان دارد.

دفترچه ترازیابی (Level Book)

در عملیات ترازیابی تمام قرائت‌ها و محاسبات در جدولی به نام دفترچه ترازیابی ثبت می‌شود.
این دفترچه یکی از مهم‌ترین بخش‌های عملیات صحرایی نقشه‌برداری است و به کمک آن
اختلاف ارتفاع نقاط محاسبه و کنترل می‌شود.

ثبت دقیق داده‌ها در دفترچه ترازیابی از بروز خطاهای محاسباتی جلوگیری می‌کند
و امکان کنترل صحت عملیات را فراهم می‌سازد.

ستون‌های اصلی دفترچه ترازیابی

ستون	توضیح
BS	قرائت عقب‌گرد از نقطه معلوم
IS	قرائت میانی از نقاط بین مسیر
FS	قرائت پیش‌گرد برای انتقال ایستگاه
HI	ارتفاع دوربین
RL	ارتفاع نقطه
Remarks	توضیحات یا نام نقطه

نمونه جدول دفترچه ترازیابی

BS	IS	FS	HI	RL	توضیحات
1.25			101.25	100.00	BM
	0.95			100.30	P1
		1.40		99.85	TP1

کنترل محاسبات در ترازیابی

برای اطمینان از صحت عملیات ترازیابی باید مجموع قرائت‌های عقب‌گرد و پیش‌گرد کنترل شود.

فرمول کنترل ترازیابی

ΣBS - ΣFS = RLآخر - RLاول

• ΣBS = مجموع قرائت‌های عقب‌گرد
• ΣFS = مجموع قرائت‌های پیش‌گرد
• RL = ارتفاع نقاط

اگر دو طرف رابطه با یکدیگر برابر باشند، محاسبات ترازیابی صحیح است.

خطای بست در ترازیابی

در ترازیابی‌های طولانی ممکن است اختلاف کوچکی بین مقدار واقعی و مقدار محاسبه‌شده
ایجاد شود که به آن خطای بست گفته می‌شود.

فرمول خطای بست

f = ΣBS - ΣFS - (RLآخر - RLاول)

اگر مقدار خطای بست از حد مجاز بیشتر باشد، عملیات ترازیابی باید مجدداً بررسی شود.

حد مجاز خطای ترازیابی

حد مجاز خطا در ترازیابی به دقت مورد نیاز پروژه بستگی دارد.
در بسیاری از پروژه‌های مهندسی از رابطه زیر استفاده می‌شود.

E = ±12 √K

• E = خطای مجاز (میلیمتر)
• K = طول مسیر ترازیابی (کیلومتر)

توزیع خطای بست در ترازیابی

اگر خطای بست در محدوده مجاز باشد، می‌توان آن را بین ایستگاه‌ها توزیع کرد.
این کار باعث اصلاح ارتفاع نقاط و افزایش دقت نتایج می‌شود.

فرمول توزیع خطا

Correction = -f × (Lᵢ / L)

• f = خطای بست
• Lᵢ = فاصله تا نقطه مورد نظر
• L = طول کل مسیر

ترازیابی مسیر و تهیه پروفیل طولی

در پروژه‌های راه‌سازی و کانال‌سازی لازم است تغییرات ارتفاع زمین در طول مسیر مشخص شود.
به این منظور عملیات ترازیابی در فواصل منظم انجام شده و
پروفیل طولی زمین ترسیم می‌شود.

پروفیل طولی نشان‌دهنده تغییرات ارتفاع زمین در امتداد یک مسیر مشخص است
و برای طراحی شیب مسیر و محاسبه حجم عملیات خاکی استفاده می‌شود.

پروفیل عرضی در ترازیابی

علاوه بر پروفیل طولی، در بسیاری از پروژه‌ها لازم است
مقطع عرضی مسیر نیز اندازه‌گیری شود.
این عملیات با نام ترازیابی مقاطع عرضی شناخته می‌شود.

• استفاده در طراحی جاده‌ها
• محاسبه حجم خاک‌برداری و خاک‌ریزی
• تحلیل شکل طبیعی زمین

نکات مهم در عملیات صحرایی ترازیابی

• دستگاه باید کاملاً تراز شود.
• شاخص باید به صورت کاملاً عمودی نگه داشته شود.
• از ثبت دقیق قرائت‌ها در دفترچه اطمینان حاصل شود.
• فاصله بین قرائت عقب‌گرد و پیش‌گرد تقریباً برابر باشد.
• در صورت امکان عملیات در شرایط جوی پایدار انجام شود.

ترازیابی شبکه‌ای (Loop Leveling)

در بسیاری از پروژه‌های نقشه‌برداری برای افزایش دقت و کنترل بهتر نتایج،
عملیات ترازیابی به صورت شبکه‌ای یا حلقه‌ای انجام می‌شود.
در این روش مسیر ترازیابی به گونه‌ای طراحی می‌شود که در نهایت
به نقطه شروع یا یک نقطه مبنای دیگر ختم شود.

این کار باعث می‌شود بتوان خطای بست را محاسبه و کنترل کرد
و از صحت نتایج اطمینان بیشتری به دست آورد.

• افزایش دقت عملیات ترازیابی
• امکان کنترل خطای بست
• کاربرد در پروژه‌های بزرگ نقشه‌برداری

Bench Mark یا نقطه مبنا

Bench Mark که به اختصار BM نوشته می‌شود،
نقطه‌ای با ارتفاع مشخص و دقیق است که به عنوان مرجع ارتفاعی در عملیات
ترازیابی مورد استفاده قرار می‌گیرد.

ارتفاع این نقاط معمولاً نسبت به سطح متوسط دریا تعیین می‌شود
و در پروژه‌های مختلف برای انتقال ارتفاع مورد استفاده قرار می‌گیرند.

انواع Bench Mark

نوع BM	توضیح
GTS BM	نقاط مبنای ژئودتیکی با دقت بسیار بالا
Permanent BM	نقاط مبنای دائمی در پروژه‌های عمرانی
Temporary BM	نقاط موقتی برای ادامه عملیات ترازیابی
Arbitrary BM	نقطه مبنای فرضی با ارتفاع دلخواه

Turning Point یا نقطه انتقال

در ترازیابی‌های طولانی معمولاً لازم است دستگاه جابه‌جا شود.
در این حالت از نقطه‌ای به نام Turning Point یا
نقطه انتقال استفاده می‌شود.

این نقطه آخرین قرائت پیش‌گرد در ایستگاه قبلی و اولین قرائت عقب‌گرد
در ایستگاه بعدی خواهد بود.

تفاوت ترازیابی مستقیم و غیرمستقیم

ویژگی	ترازیابی مستقیم	ترازیابی غیرمستقیم
روش اندازه‌گیری	استفاده از دستگاه ترازیاب	استفاده از زاویه و فاصله
دقت	بسیار بالا	کمتر
ابزار	ترازیاب و شاخص	تئودولیت یا توتال استیشن
کاربرد	پروژه‌های عمرانی دقیق	فواصل طولانی و مناطق کوهستانی

تجهیزات مورد استفاده در ترازیابی

برای انجام عملیات ترازیابی از ابزارهای مختلفی استفاده می‌شود که هر کدام
نقش مهمی در دقت اندازه‌گیری دارند.

• دستگاه ترازیاب (Automatic Level)
• ترازیاب دیجیتال
• شاخص ترازیابی
• سه‌پایه
• متر یا نوار اندازه‌گیری
• دفترچه ثبت داده‌ها

ترازیاب اتوماتیک

ترازیاب اتوماتیک یکی از رایج‌ترین دستگاه‌های مورد استفاده در نقشه‌برداری است.
در این دستگاه سیستم جبران‌کننده داخلی باعث می‌شود
خط دید دستگاه به صورت خودکار افقی تنظیم شود.

ترازیاب دیجیتال

در ترازیاب دیجیتال قرائت شاخص به صورت الکترونیکی انجام می‌شود
و داده‌ها مستقیماً در حافظه دستگاه ذخیره می‌شوند.

• دقت بسیار بالا
• کاهش خطای انسانی
• سرعت بیشتر در عملیات

کاربردهای عملی ترازیابی در پروژه‌های عمرانی

ترازیابی در بسیاری از پروژه‌های مهندسی و عمرانی کاربرد دارد
و بدون آن اجرای دقیق پروژه‌ها تقریباً غیرممکن است.

• طراحی و ساخت جاده‌ها
• ساخت سد و نیروگاه
• طراحی سیستم‌های زهکشی
• اجرای شبکه‌های فاضلاب
• کنترل ارتفاع ساختمان‌ها
• تهیه نقشه‌های توپوگرافی

جمع‌بندی نهایی مبانی ترازیابی

ترازیابی یکی از اساسی‌ترین عملیات‌های نقشه‌برداری برای تعیین اختلاف ارتفاع
بین نقاط مختلف زمین است. این عملیات با استفاده از دستگاه‌های ترازیاب،
شاخص و روش‌های مختلف اندازه‌گیری انجام می‌شود.

آشنایی با مفاهیم پایه‌ای مانند قرائت‌های BS و FS،
دفترچه ترازیابی، خطای بست، Bench Mark و روش‌های مختلف ترازیابی
برای هر دانشجو یا مهندس نقشه‌برداری ضروری است.

با رعایت اصول صحیح اندازه‌گیری و کنترل خطاها می‌توان
به نتایجی بسیار دقیق دست یافت و از این داده‌ها در
طراحی و اجرای پروژه‌های عمرانی استفاده کرد.

مثال کامل ترازیابی مرحله‌به‌مرحله

برای درک بهتر محاسبات ترازیابی، یک مثال عملی از عملیات ترازیابی
را بررسی می‌کنیم. در این مثال هدف تعیین ارتفاع چند نقطه نسبت به
یک نقطه مبنا (Bench Mark) است.

اطلاعات اولیه

ارتفاع نقطه مبنا (BM) برابر است با:

Elevation BM = 100.000 متر

جدول قرائت‌های ترازیابی

ایستگاه	BS	IS	FS	HI	Elevation
BM	1.500	–	–	101.500	100.000
P1	–	1.200	–	–	100.300
P2	–	–	1.800	–	99.700
TP1	1.400	–	–	101.100	99.700
P3	–	0.900	–	–	100.200
P4	–	–	1.600	–	99.500

مراحل محاسبه

مرحله 1: محاسبه ارتفاع خط دید (HI)

ارتفاع خط دید از رابطه زیر محاسبه می‌شود:

HI = Elevation + BS

بنابراین برای ایستگاه اول:

HI = 100.000 + 1.500 = 101.500 متر

مرحله 2: محاسبه ارتفاع نقاط

ارتفاع هر نقطه از رابطه زیر به دست می‌آید:

Elevation = HI − Reading

برای نقطه P1:

Elevation = 101.500 − 1.200 = 100.300 متر

برای نقطه P2:

Elevation = 101.500 − 1.800 = 99.700 متر

کنترل محاسبات

برای کنترل صحت محاسبات در ترازیابی از رابطه زیر استفاده می‌شود:

ΣBS − ΣFS = ΔH

که در آن:

• ΣBS مجموع قرائت‌های عقب‌گرد
• ΣFS مجموع قرائت‌های پیش‌گرد
• ΔH اختلاف ارتفاع بین اولین و آخرین نقطه

نکات مهم در مثال‌های ترازیابی

• قرائت BS همیشه اولین قرائت بعد از استقرار دستگاه است.
• قرائت FS آخرین قرائت قبل از جابه‌جایی دستگاه است.
• نقاط Turning Point برای انتقال ارتفاع بین دو ایستگاه استفاده می‌شوند.
• همیشه باید محاسبات با رابطه ΣBS − ΣFS کنترل شوند.
