کلمه کلیدی اصلی: قوسهای افقی
کلمات کلیدی فرعی: قوس دایرهای ساده، قوس دایرهای مرکب، قوس دایرهای معکوس، سرپانتین، راهسازی، نقشهبرداری، فرمول قوس افقی
در طراحی مسیرهای راه، جاده، خطآهن و بسیاری از پروژههای نقشهبرداری، همیشه نمیتوان از خطوط مستقیم استفاده کرد. زمانی که دو امتداد مستقیم در مسیر به هم میرسند، برای ایجاد تغییر جهت نرم و ایمن، از قوسهای افقی استفاده میشود. طبق محتوای فایل، طرح اولیه راه معمولاً بر اساس پارهخطهای مستقیم روی نقشه توپوگرافی تعریف میشود و سپس این دو خط مستقیم توسط قوس افقی به هم متصل میشوند. این کار باعث میشود مسیر، هم از نظر هندسی و هم از نظر اجرایی مناسبتر شود.
نکته کلیدی: قوس افقی ابزاری برای اتصال نرم دو خط مستقیم در مسیر است و نقش مهمی در ایمنی، دید مناسب، راحتی حرکت و کاهش تنشهای حرکتی دارد.
قوس افقی یکی از عناصر مهم در طراحی مسیرهای مهندسی است. زمانی که مسیر جاده، خطآهن یا کانال نیاز به تغییر جهت داشته باشد، استفاده از قوس افقی باعث میشود این تغییر جهت بهصورت تدریجی و ایمن انجام شود.
در پروژههای راهسازی، قوسها به گونهای طراحی میشوند که حرکت وسایل نقلیه بدون ایجاد تنش ناگهانی در مسیر انجام شود. در نقشهبرداری نیز قوس افقی برای پیادهسازی دقیق مسیر روی زمین اهمیت زیادی دارد.
| حوزه کاربرد | نقش قوس افقی |
|---|---|
| راهسازی | ایجاد تغییر جهت نرم در مسیر جاده |
| نقشهبرداری | پیادهسازی دقیق مسیر در زمین |
| خطآهن | کاهش نیروهای جانبی و حرکت نرم قطار |
| شهرسازی | طراحی مسیرهای هماهنگ و زیباتر |
طراحی صحیح قوس افقی نقش مهمی در افزایش ایمنی مسیر و کاهش خطر تصادفات دارد.
قوسهای افقی در طراحی مسیر به چند دسته اصلی تقسیم میشوند. هر کدام از این قوسها برای شرایط خاصی از مسیر استفاده میشوند.
| نوع قوس | توضیح |
|---|---|
| قوسهای دایرهای | قوسهایی با شعاع مشخص که بخشهایی از یک دایره هستند |
| قوسهای اتصال | قوسهایی که برای اتصال نرم بین بخشهای مختلف مسیر استفاده میشوند |
| قوسهای گردنهای (سرپانتین) | قوسهایی که در مسیرهای کوهستانی برای عبور از شیب زیاد استفاده میشوند |
قوسهای دایرهای رایجترین نوع قوس افقی هستند و در بسیاری از پروژههای راهسازی مورد استفاده قرار میگیرند. در این نوع قوسها مسیر روی بخشی از محیط یک دایره قرار دارد.
در طراحی این قوسها شعاع دایره یکی از مهمترین پارامترها محسوب میشود. هرچه شعاع قوس بزرگتر باشد، مسیر نرمتر خواهد بود و حرکت وسایل نقلیه با ایمنی بیشتری انجام میشود.
قوسهای دایرهای به سه نوع اصلی تقسیم میشوند: قوس دایرهای ساده، قوس دایرهای مرکب و قوس دایرهای معکوس.
قوس دایرهای ساده یکی از متداولترین انواع قوس در طراحی مسیر است. در این نوع قوس، انحنا در تمام طول مسیر ثابت بوده و قوس با یک شعاع مشخص طراحی میشود.
به دلیل سادگی در طراحی و اجرا، این نوع قوس در بسیاری از پروژههای راهسازی و نقشهبرداری استفاده میشود.
ویژگی اصلی قوس دایرهای ساده این است که تمام نقاط قوس دارای شعاع یکسان نسبت به مرکز دایره هستند.

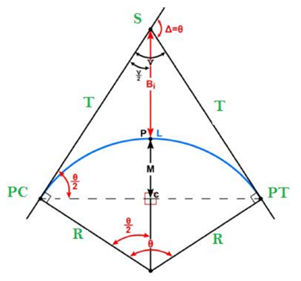

| پارامتر | نماد | تعریف |
|---|---|---|
| شعاع قوس | R | فاصله مرکز دایره تا قوس |
| زاویه مرکزی | Δ | زاویه بین دو شعاع تشکیلدهنده قوس |
| طول قوس | L | طول مسیر منحنی |
| طول مماس | T | فاصله از نقطه تقاطع مسیرها تا شروع قوس |
| برونیابی | E | فاصله بین نقطه تقاطع و وسط قوس |

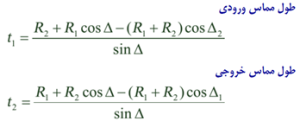

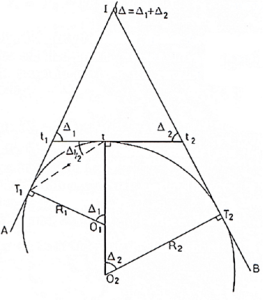

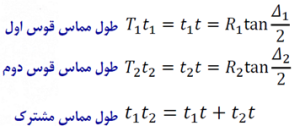

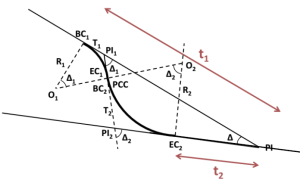

قوس دایرهای مرکب از اتصال دو یا چند قوس دایرهای با شعاعهای متفاوت تشکیل میشود. این قوسها در یک جهت قرار دارند و بهصورت پیوسته به یکدیگر متصل میشوند.
از قوس مرکب معمولاً در مسیرهایی استفاده میشود که محدودیت زمین، موانع طبیعی یا شرایط توپوگرافی اجازه استفاده از یک قوس ساده را نمیدهد.
در قوس مرکب، تغییر شعاع باعث میشود مسیر انعطافپذیری بیشتری در طراحی داشته باشد.
| مزایا | معایب |
|---|---|
| قابلیت انطباق بهتر با زمین | پیادهسازی پیچیدهتر |
| کاهش حجم عملیات خاکی | نیاز به محاسبات دقیقتر |
| بهبود طراحی در مناطق کوهستانی | کاهش نسبی راحتی رانندگی |

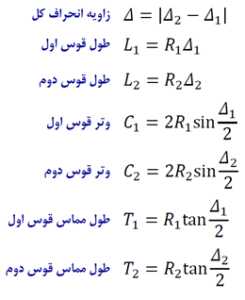

قوس دایرهای معکوس از اتصال دو قوس با جهت انحنای مخالف تشکیل میشود. در این نوع قوس، مسیر ابتدا به یک سمت منحرف شده و سپس به سمت مقابل تغییر جهت میدهد.
این نوع قوس معمولاً در طراحی راهها کمتر استفاده میشود زیرا تغییر ناگهانی جهت میتواند باعث کاهش ایمنی شود.
در طراحی استاندارد مسیرها معمولاً بین دو قوس معکوس از قوس اتصال استفاده میشود تا تغییر جهت بهصورت نرم انجام گیرد.
| مشکل | توضیح |
|---|---|
| تغییر ناگهانی نیرو | افزایش نیروی جانبی روی وسیله نقلیه |
| کاهش ایمنی | احتمال لغزش در سرعت بالا |
| کاهش راحتی رانندگی | تغییر جهت سریع برای راننده |
قوس اتصال یا قوس انتقالی نوعی قوس است که برای ایجاد انتقال تدریجی بین مسیر مستقیم و قوس دایرهای استفاده میشود. در این قوس، میزان انحنا بهآرامی افزایش پیدا میکند.
استفاده از قوس اتصال باعث میشود نیروهای جانبی بهتدریج به وسیله نقلیه وارد شوند و حرکت نرمتر و ایمنتری ایجاد گردد.
مهمترین مزیت قوس اتصال، افزایش ایمنی و راحتی حرکت در مسیر است.
| نوع قوس | توضیح |
|---|---|
| کلوتوئید | رایجترین قوس انتقالی در راهسازی |
| حلزونی | تغییر تدریجی شعاع انحنا |
| سهمی | استفاده در برخی طراحیهای خاص |
در مسیرهای کوهستانی که اختلاف ارتفاع زیاد است، برای کاهش شیب مسیر از قوسهای گردنهای یا سرپانتین استفاده میشود. این قوسها معمولاً دارای پیچهای تند و متوالی هستند.
هدف اصلی از طراحی سرپانتین، افزایش طول مسیر و کاهش شیب طولی جاده است تا حرکت وسایل نقلیه با ایمنی بیشتری انجام شود.
قوسهای سرپانتین یکی از رایجترین روشهای عبور جاده از مناطق کوهستانی محسوب میشوند.
برای طراحی و پیادهسازی قوسهای افقی در پروژههای راهسازی و نقشهبرداری، استفاده از روابط ریاضی ضروری است. این فرمولها به مهندسان کمک میکنند تا پارامترهای مختلف قوس مانند طول قوس، طول مماس و موقعیت نقاط مختلف مسیر را محاسبه کنند.
طول قوس برابر است با بخشی از محیط دایره که توسط زاویه مرکزی مشخص میشود.
L = (π × R × Δ) / 180
| نماد | تعریف |
|---|---|
| L | طول قوس |
| R | شعاع قوس |
| Δ | زاویه مرکزی قوس (درجه) |
طول مماس فاصلهای است که از نقطه تقاطع دو مسیر مستقیم تا ابتدای قوس اندازهگیری میشود.
T = R × tan(Δ / 2)
| نماد | تعریف |
|---|---|
| T | طول مماس |
| R | شعاع قوس |
| Δ | زاویه مرکزی قوس |
وتر بزرگ فاصله مستقیم بین ابتدای قوس و انتهای قوس است.
LC = 2R × sin(Δ / 2)
| نماد | تعریف |
|---|---|
| LC | طول وتر بزرگ |
| R | شعاع قوس |
| Δ | زاویه مرکزی |
این مقدار فاصله بین نقطه تقاطع مسیرهای مستقیم و وسط قوس است.
E = R × (sec(Δ / 2) − 1)
| نماد | تعریف |
|---|---|
| E | فاصله خارجی |
| R | شعاع قوس |
| Δ | زاویه مرکزی |
فرض کنید در یک مسیر راهسازی زاویه تقاطع مسیر برابر با 60 درجه و شعاع قوس برابر با 300 متر است. میخواهیم برخی از پارامترهای قوس را محاسبه کنیم.
T = R × tan(Δ / 2)
T = 300 × tan(30°)
T ≈ 173 متر
L = (π × R × Δ) / 180
L = (3.14 × 300 × 60) / 180
L ≈ 314 متر
در پروژههای واقعی طراحی مسیر، این محاسبات معمولاً با استفاده از نرمافزارهای مهندسی مانند Civil 3D انجام میشود؛ اما آشنایی با روابط پایه برای مهندسان نقشهبرداری بسیار ضروری است.
پس از طراحی قوس در مرحله محاسبات، مرحله بعدی پیادهسازی آن در زمین است. نقشهبرداران از روشهای مختلفی برای مشخص کردن نقاط قوس استفاده میکنند.
در این روش نقاط قوس با اندازهگیری زاویههای انحرافی و فواصل مشخص از نقطه شروع قوس تعیین میشوند. این روش یکی از رایجترین روشهای پیادهسازی قوس در نقشهبرداری است.
در این روش مختصات دقیق نقاط قوس محاسبه شده و سپس با استفاده از تجهیزات نقشهبرداری مانند توتال استیشن در زمین پیاده میشود.
در این روش طول قوس به وترهای مساوی تقسیم شده و نقاط قوس به کمک اندازهگیری زاویهها و فواصل تعیین میشوند.
انتخاب روش پیادهسازی قوس به دقت موردنیاز پروژه، نوع تجهیزات نقشهبرداری و شرایط زمین بستگی دارد.
یکی از مهمترین عوامل در طراحی قوسهای افقی، سرعت طرح مسیر است. هرچه سرعت حرکت وسایل نقلیه بیشتر باشد، شعاع قوس باید بزرگتر انتخاب شود تا حرکت وسایل نقلیه با ایمنی بیشتری انجام گیرد.
در سرعتهای بالا اگر شعاع قوس کوچک باشد، نیروی جانبی وارد بر وسیله نقلیه افزایش یافته و احتمال لغزش یا واژگونی بیشتر میشود. به همین دلیل در بزرگراهها معمولاً از قوسهایی با شعاع بزرگ استفاده میشود.
| نوع راه | سرعت طرح تقریبی | ویژگی قوس |
|---|---|---|
| راههای محلی | 30 تا 50 km/h | امکان استفاده از قوسهای با شعاع کوچکتر |
| راههای اصلی | 60 تا 80 km/h | نیاز به شعاع متوسط |
| بزرگراهها | 90 تا 120 km/h | استفاده از شعاعهای بزرگ |
هرچه سرعت طرح بیشتر باشد، شعاع قوس نیز باید بزرگتر انتخاب شود تا ایمنی حرکت حفظ شود.
زمانی که وسیله نقلیه در یک مسیر منحنی حرکت میکند، نیرویی به سمت خارج قوس بر آن وارد میشود که به آن نیروی گریز از مرکز گفته میشود.
این نیرو باعث میشود وسیله نقلیه تمایل داشته باشد از مسیر منحنی خارج شود. در طراحی راهها باید این نیرو کنترل شود تا ایمنی حرکت حفظ گردد.
F = (m × v²) / R
| نماد | تعریف |
|---|---|
| F | نیروی گریز از مرکز |
| m | جرم وسیله نقلیه |
| v | سرعت حرکت |
| R | شعاع قوس |
برای کاهش اثر این نیرو در طراحی راهها از روشهایی مانند افزایش شعاع قوس و ایجاد شیب عرضی استفاده میشود.
سوپرالویشن به شیب عرضی ایجاد شده در سطح جاده در هنگام ورود به قوس گفته میشود. در این حالت لبه بیرونی جاده کمی بالاتر از لبه داخلی قرار میگیرد.
هدف از ایجاد سوپرالویشن کمک به خنثی کردن نیروی گریز از مرکز و افزایش پایداری وسیله نقلیه در هنگام عبور از قوس است.
مقدار شیب عرضی در قوس معمولاً بر اساس سرعت طرح و شرایط مسیر تعیین میشود.
در طراحی قوسهای افقی باید عوامل مختلفی در نظر گرفته شود تا مسیر از نظر ایمنی و عملکرد مناسب باشد.
قوسهای افقی یکی از عناصر اساسی در طراحی مسیرهای راه، راهآهن و بسیاری از پروژههای مهندسی هستند. استفاده صحیح از انواع قوسها باعث میشود تغییر جهت مسیر بهصورت نرم و ایمن انجام شود.
آشنایی با انواع قوسهای افقی، روابط محاسباتی و روشهای پیادهسازی آنها برای مهندسان نقشهبرداری و راهسازی اهمیت زیادی دارد. طراحی اصولی قوسها میتواند نقش مهمی در افزایش ایمنی، کاهش هزینههای نگهداری و بهبود عملکرد مسیر داشته باشد.
