نیمرخ های عرضی در طراحی مسیر
نیمرخهای عرضی در طراحی مسیر یکی از مهمترین مفاهیم در مهندسی راه و نقشهبرداری مسیر است.
این مقاطع نمایی از وضعیت زمین و اجزای راه در یک برش عمود بر محور مسیر ارائه میدهند
و نقش اساسی در طراحی هندسی راه، محاسبه عملیات خاکی و تحلیل زهکشی دارند.
طراحی شیب عرضی و بررسی ایمنی مسیر محسوب میشود.
نیمرخ عرضی چیست؟
نیمرخ عرضی (Cross Section) مقطعی است که به صورت عمود بر محور مسیر
ترسیم میشود و وضعیت زمین طبیعی و اجزای مختلف راه را در یک ایستگاه مشخص نشان میدهد.
- سوارهرو
- شانه راه
- شیروانی خاکبرداری یا خاکریزی
- نهرهای جانبی
- میانه
- حریم راه
اهمیت نیمرخهای عرضی در طراحی مسیر
در پروژههای راهسازی، تحلیل دقیق توپوگرافی زمین اهمیت زیادی دارد.
نیمرخهای عرضی این امکان را فراهم میکنند که مهندس طراح
ارتباط بین سطح راه و زمین طبیعی را بررسی کند.
کاربردهای اصلی نیمرخ عرضی
- محاسبه حجم خاکبرداری و خاکریزی
- طراحی شیب عرضی و زهکشی
- بررسی پایداری شیروانیها
- تحلیل اقتصادی پروژه راهسازی
- کنترل ایمنی مسیر
اجزای اصلی نیمرخ عرضی راه
سوارهرو (Carriageway)
سوارهرو بخشی از راه است که وسایل نقلیه در آن حرکت میکنند.
عرض هر خط عبوری معمولاً بین 3.5 تا 3.75 متر در نظر گرفته میشود.
شانه راه (Shoulder)
شانه راه فضای کناری سوارهرو است که برای توقف اضطراری
و افزایش ایمنی مورد استفاده قرار میگیرد.
نهر جانبی
برای هدایت آبهای سطحی از نهرهای جانبی استفاده میشود
تا از تجمع آب و آسیب به روسازی جلوگیری شود.
شیروانی
شیروانیها سطوح شیبداری هستند که سطح راه را به زمین طبیعی متصل میکنند
و نقش مهمی در پایداری خاک دارند.
میانه (Median)
در راههای چندخطه، میانه برای جدا کردن مسیر رفت و برگشت استفاده میشود
و نقش مهمی در افزایش ایمنی ترافیک دارد.
جدول مقایسه اجزای نیمرخ عرضی
| جزء | کاربرد | ویژگی |
|---|---|---|
| سوارهرو | عبور وسایل نقلیه | دارای شیب عرضی برای هدایت آب |
| شانه راه | توقف اضطراری | افزایش ایمنی مسیر |
| نهر جانبی | هدایت آب سطحی | جلوگیری از تجمع آب |
| شیروانی | اتصال راه به زمین طبیعی | افزایش پایداری خاک |
| میانه | جداسازی مسیرها | کاهش تصادفات |
محاسبه حجم خاکبرداری و خاکریزی
یکی از مهمترین کاربردهای نیمرخهای عرضی،
محاسبه حجم عملیات خاکی در پروژههای راهسازی است.
روش مساحت متوسط
V = (A₁ + A₂) / 2 × L
- V : حجم عملیات خاکی
- A₁ : مساحت مقطع اول
- A₂ : مساحت مقطع دوم
- L : فاصله بین دو مقطع
روش منشوری
V = L / 6 (A₁ + 4Am + A₂)
در این رابطه Am مساحت مقطع میانی است.
شیب عرضی راه
برای جلوگیری از تجمع آب روی سطح راه،
شیب عرضی معمولاً بین 2 تا 3 درصد در نظر گرفته میشود.
Δh = i × b
- Δh : اختلاف ارتفاع
- i : شیب عرضی
- b : نصف عرض سوارهرو
فاصله برداشت نیمرخهای عرضی
| نوع زمین | فاصله برداشت |
|---|---|
| زمین مسطح | 50 متر |
| زمین ناهموار | 20 تا 30 متر |
| مناطق کوهستانی | 10 تا 20 متر |
روش برداشت نیمرخ عرضی
برداشت با توتال استیشن
- دقت بسیار بالا
- مناسب مناطق شهری و پروژههای دقیق
- قابلیت برداشت نقاط شکست زمین
برداشت با GPS یا GNSS
- سرعت بالا
- مناسب پروژههای طولانی
- نیازمند کنترل ژئودتیکی
مثال کاربردی از یک مقطع عرضی راه

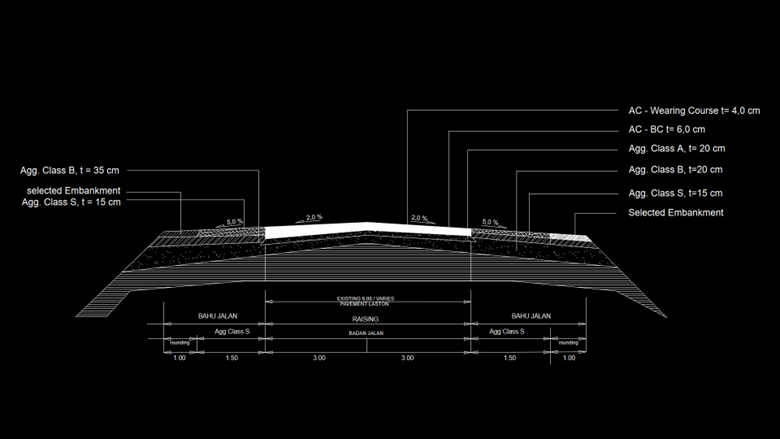

شکل ارائهشده یک نمونه کامل و اجرایی از مقطع عرضی راه را نمایش میدهد که در آن تمام لایههای روسازی، زیرسازی و خاکریزی با ضخامت و جنس مشخص ترسیم شدهاند. در این مقطع، مسیر شامل یک باند رفت و برگشت است که شیب عرضی آنها بهصورت ۲٪ برای دفع آب سطحی و ۵٪ در نواحی شانه در نظر گرفته شده است. لایههای روسازی شامل یک لایه آسفالت رویه (Wearing Course) با ضخامت 4 سانتیمتر، لایه بیس کورس (BC) به ضخامت 6 سانتیمتر و لایههای زیرین شامل سنگدانههای کلاس A، B و S با ضخامتهای 15 تا 35 سانتیمتر هستند. در قسمت زیرسازی نیز Selected Embankment بهعنوان خاکریزی انتخابشده قرار دارد که پایداری لایههای فوقانی را تضمین میکند. در دو طرف مسیر، Bahu Jalan (شانه راه) با ابعاد دقیق و Rounding انتهایی برای انتقال نرم سطح راه به زمین طبیعی مشخص شده است. این مقطع نمونهای استاندارد از یک راه آسفالتی است که با رعایت اصول طراحی هندسی، زهکشی مناسب، انتخاب صحیح مصالح و شیببندی اصولی تهیه شده و تمام اجزای اصلی یک نیمرخ عرضی تیپ را بهصورت کاملاً کاربردی نشان میدهد.
جمعبندی
نیمرخهای عرضی یکی از مهمترین ابزارهای مهندسان راه و نقشهبرداران
برای تحلیل زمین و طراحی هندسی مسیر هستند.
با استفاده از این مقاطع میتوان حجم عملیات خاکی را محاسبه کرد،
شیب عرضی مناسب را طراحی نمود و مسیر راه را
به شکل ایمن و اقتصادی اجرا کرد.
پرسشهای متداول
نیمرخ عرضی چیست؟
برشی عمود بر محور مسیر که وضعیت زمین و اجزای راه را در یک ایستگاه مشخص نشان میدهد.
چرا نیمرخ عرضی در طراحی راه مهم است؟
زیرا برای محاسبه عملیات خاکی، طراحی زهکشی و بررسی پایداری مسیر ضروری است.
فاصله برداشت مقاطع عرضی چقدر است؟
در زمینهای مسطح حدود 50 متر و در مناطق کوهستانی حدود 10 تا 20 متر است.
مثال عددی محاسبه شیب عرضی
فرض کنید عرض یک باند عبور برابر 3.75 متر باشد و شیب عرضی راه
برابر 2 درصد در نظر گرفته شود. در این صورت اختلاف ارتفاع
بین مرکز و لبه راه از رابطه زیر محاسبه میشود.
Δh = i × b
اگر:
- i = 0.02
- b = 3.75 m
در نتیجه:
Δh = 0.02 × 3.75 = 0.075 m
بنابراین اختلاف ارتفاع بین مرکز و لبه راه برابر
7.5 سانتیمتر خواهد بود.
لایههای روسازی در نیمرخ عرضی راه
در مقطع عرضی یک راه استاندارد، روسازی از چند لایه تشکیل میشود
که هر کدام وظیفه مشخصی در انتقال بار ترافیک به زمین دارند.
| لایه | نام انگلیسی | وظیفه |
|---|---|---|
| لایه رویه | Wearing Course | تماس مستقیم با ترافیک و ایجاد سطح صاف |
| لایه بیندر | Binder Course | انتقال بار به لایههای زیرین |
| اساس | Base Course | تقویت سازه روسازی |
| زیر اساس | Subbase | توزیع بار و بهبود زهکشی |
| بستر راه | Subgrade | زمین طبیعی یا اصلاح شده زیر روسازی |
تحلیل شیروانی در مقطع عرضی
شیروانیها بخش مهمی از نیمرخ عرضی هستند که سطح راه را
به زمین طبیعی متصل میکنند. طراحی صحیح شیب شیروانی
از ریزش خاک و فرسایش جلوگیری میکند.
| نوع خاک | شیب پیشنهادی | ویژگی |
|---|---|---|
| خاک رسی | 1 : 2 | پایداری متوسط |
| خاک شنی | 1 : 1.5 | پایداری مناسب |
| خاک سنگی | 1 : 0.5 | پایداری بالا |
زهکشی در مقاطع عرضی راه
یکی از اهداف اصلی طراحی نیمرخ عرضی،
هدایت صحیح آبهای سطحی از سطح راه است.
در صورت تجمع آب، احتمال آسیب به روسازی
و کاهش عمر مفید راه افزایش مییابد.
روشهای زهکشی در راهسازی
- استفاده از شیب عرضی مناسب
- طراحی نهرهای جانبی
- استفاده از لولههای زهکش
- استفاده از لایههای زهکشی در روسازی
نکات مهم در طراحی نیمرخ عرضی
- عرض سوارهرو باید مطابق استانداردهای راهسازی باشد.
- شیب عرضی باید امکان خروج سریع آب را فراهم کند.
- شیروانیها باید از نظر پایداری خاک بررسی شوند.
- در مناطق کوهستانی فاصله برداشت مقاطع باید کمتر باشد.
- حریم راه باید برای توسعه آینده در نظر گرفته شود.
پرسشهای متداول درباره نیمرخ عرضی
نیمرخ عرضی چیست؟
نیمرخ عرضی مقطعی عمود بر محور مسیر است که وضعیت زمین طبیعی
و اجزای راه را در یک ایستگاه مشخص نشان میدهد.
چرا نیمرخ عرضی در طراحی مسیر اهمیت دارد؟
زیرا برای محاسبه حجم عملیات خاکی، طراحی شیب عرضی،
زهکشی و بررسی ایمنی مسیر ضروری است.
فاصله استاندارد برداشت نیمرخ عرضی چقدر است؟
در زمینهای مسطح حدود 50 متر و در مناطق کوهستانی
بین 10 تا 20 متر در نظر گرفته میشود.
مهمترین اجزای نیمرخ عرضی کدامند؟
سوارهرو، شانه راه، شیروانی، نهر جانبی،
میانه و حریم راه.
حجم خاکبرداری چگونه محاسبه میشود؟
معمولاً با استفاده از روش مساحت متوسط
یا روش منشوری بین دو مقطع متوالی محاسبه میشود.
مثال کامل محاسبه حجم عملیات خاکی بین دو مقطع
فرض کنید در یک مسیر راهسازی دو نیمرخ عرضی متوالی برداشت شده است.
مساحت مقطع اول برابر 24 مترمربع و مساحت مقطع دوم برابر 36 مترمربع
و فاصله بین دو مقطع 30 متر است.
برای محاسبه حجم خاکبرداری از روش مساحت متوسط استفاده میکنیم.
V = (A₁ + A₂) / 2 × L
با جایگذاری مقادیر:
V = (24 + 36) / 2 × 30
V = 30 × 30
V = 900 m³
بنابراین حجم عملیات خاکی بین این دو مقطع برابر
900 مترمکعب خواهد بود.
نقش نرمافزارها در ترسیم نیمرخ عرضی
امروزه بیشتر پروژههای راهسازی با استفاده از نرمافزارهای تخصصی
طراحی مسیر انجام میشوند. این نرمافزارها امکان تولید خودکار
نیمرخهای عرضی و محاسبه حجم عملیات خاکی را فراهم میکنند.
| نرمافزار | کاربرد |
|---|---|
| Civil 3D | طراحی کامل مسیر و تولید نیمرخ طولی و عرضی |
| Land Desktop | مدلسازی زمین و محاسبات حجمی |
| RoadEng | طراحی راه در مناطق کوهستانی |
| MX Road | طراحی هندسی پیشرفته راه |
واژهنامه اصطلاحات مهم نیمرخ عرضی
- نیمرخ عرضی (Cross Section): مقطع عمود بر محور مسیر که وضعیت زمین و اجزای راه را نشان میدهد.
- محور مسیر: خط مرکزی راه که مبنای طراحی مسیر محسوب میشود.
- خاکبرداری: برداشت خاک از سطح زمین برای رسیدن به تراز طراحی.
- خاکریزی: اضافه کردن خاک برای بالا آوردن تراز مسیر.
- شیروانی: سطح شیبداری که سطح راه را به زمین طبیعی متصل میکند.
- روسازی: مجموعه لایههایی که سطح راه را تشکیل میدهند.
- شیب عرضی: شیبی که برای هدایت آب از مرکز راه به طرفین ایجاد میشود.
نکات اجرایی در برداشت مقاطع عرضی
- نقاط شکست زمین باید حتماً برداشت شوند.
- در مناطق با تغییرات شدید توپوگرافی فاصله مقاطع باید کاهش یابد.
- برداشت باید تا محدوده حریم راه ادامه پیدا کند.
- در صورت وجود آبراهه یا کانال باید نقاط اضافی برداشت شود.
- ارتفاع نقاط باید نسبت به یک مبنای ارتفاعی مشخص تعیین شود.
خطاهای رایج در طراحی نیمرخ عرضی
در برخی پروژهها به دلیل برداشت ناقص یا طراحی نادرست،
مشکلاتی در اجرای مسیر به وجود میآید.
- برداشت نکردن نقاط شکست زمین
- در نظر نگرفتن زهکشی مناسب
- انتخاب شیب نامناسب برای شیروانیها
- عدم توجه به حریم راه
- خطا در محاسبه حجم عملیات خاکی
جمعبندی نهایی
نیمرخهای عرضی یکی از مهمترین ابزارهای طراحی مسیر در مهندسی راهسازی هستند.
این مقاطع اطلاعات دقیقی از وضعیت زمین طبیعی و اجزای راه ارائه میدهند
و برای طراحی هندسی مسیر، تحلیل زهکشی، محاسبه عملیات خاکی
و بررسی پایداری شیروانیها استفاده میشوند.
با استفاده از دادههای دقیق نقشهبرداری و نرمافزارهای طراحی مسیر،
میتوان نیمرخهای عرضی را با دقت بالا ترسیم کرد
و پروژههای راهسازی را به شکل اقتصادی و ایمن اجرا نمود.
