روشهای تعیین زاویه عمودی در نقشهبرداری
در نقشهبرداری، اندازهگیری زاویه عمودی یا زاویه قائم یکی از مهمترین عملیاتها برای تعیین اختلاف ارتفاع، محاسبه شیب مسیر و تحلیل توپوگرافی زمین است. این زاویه نقش اساسی در پروژههای راهسازی، ساختمانسازی، سدسازی و بسیاری از پروژههای مهندسی دارد.
در این مقاله با مفاهیم اصلی زاویه قائم، زاویه شیب، زاویه زنیتی، روش Face Left و Face Right و نحوه حذف خطای کلیماسیون آشنا میشویم و روشهای دقیق اندازهگیری آن را بررسی میکنیم.
تعریف زاویههای عمودی در نقشهبرداری
زاویه عمودی بسته به اینکه مبنای اندازهگیری آن چه خطی باشد، میتواند به چند نوع مختلف تقسیم شود. در نقشهبرداری سه نوع زاویه عمودی بیشتر مورد استفاده قرار میگیرد.
| نوع زاویه | مبنا | نام انگلیسی | کاربرد |
|---|---|---|---|
| زاویه شیب | خط افق | Slope Angle | محاسبه شیب مسیر و زمین |
| زاویه قائم | خط شاغول | Vertical Angle | محاسبه اختلاف ارتفاع |
| زاویه زنیتی | سمت الرأس | Zenith Angle | اندازهگیری دقیق در توتال استیشن |
زاویه شیب (Slope Angle)
زاویه شیب زاویهای است که بین خط دید و صفحه افق اندازهگیری میشود. اگر نقطه مورد مشاهده بالاتر از افق باشد زاویه شیب مثبت و اگر پایینتر از افق باشد زاویه شیب منفی خواهد بود.
زاویه شیب منفی: هدف پایینتر از افق قرار دارد.
زاویه قائم (Vertical Angle)
زاویه قائم زاویهای است که بین خط دید تلسکوپ و خط قائم یا شاغول اندازهگیری میشود. در بسیاری از ابزارهای نقشهبرداری مانند تئودولیت و توتال استیشن، این زاویه روی دایره عمودی دستگاه نمایش داده میشود.
زاویه زنیتی (Zenith Angle)
زاویه زنیتی زاویهای است که بین خط دید و امتداد قائم رو به بالا (سمتالرأس) اندازهگیری میشود. این زاویه یکی از دقیقترین روشهای نمایش زاویه عمودی در دستگاههای مدرن نقشهبرداری است.
| زاویه زنیتی | وضعیت هدف |
|---|---|
| ۰ درجه | هدف دقیقاً در راستای قائم بالا |
| ۹۰ درجه | هدف روی افق قرار دارد |
| ۱۸۰ درجه | هدف در راستای قائم پایین قرار دارد |

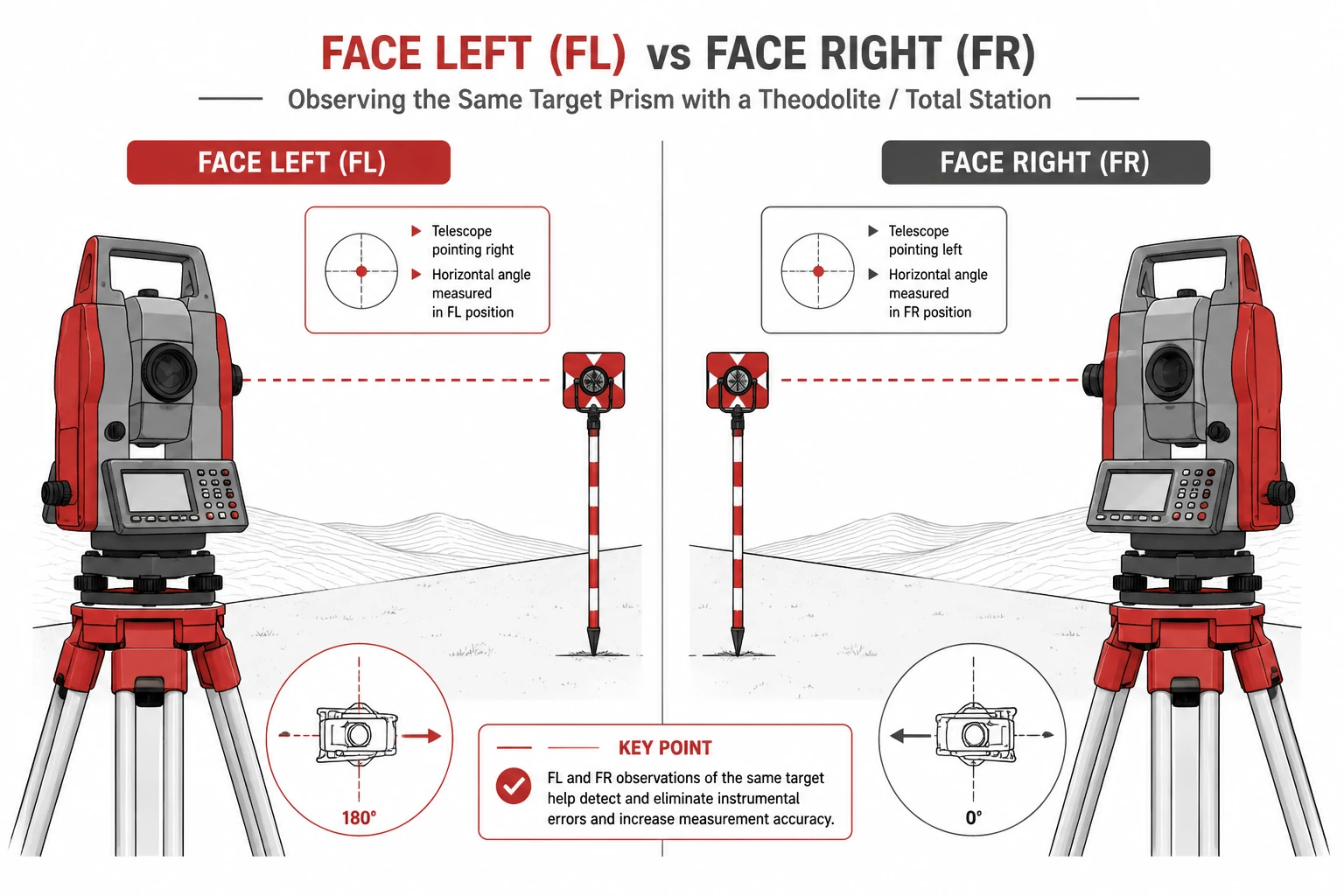

روش اندازهگیری زاویه عمودی (Face Left و Face Right)
برای افزایش دقت اندازهگیری زاویه قائم در نقشهبرداری، معمولاً از روش قرائت در دو وجه یعنی
Face Left (FL)
و
Face Right (FR)
استفاده میشود.
مراحل اندازهگیری زاویه عمودی
- نصب دقیق دستگاه روی سهپایه و انجام سانتراژ
- تراز کردن دقیق دستگاه با استفاده از پیچهای تراز
- نشانهروی دقیق تلسکوپ به هدف یا منشور
- قرائت زاویه در وضعیت Face Left
- چرخاندن تلسکوپ و بدنه دستگاه به اندازه ۱۸۰ درجه
- قرائت زاویه در وضعیت Face Right
- محاسبه مقدار صحیح زاویه با استفاده از میانگین قرائتها

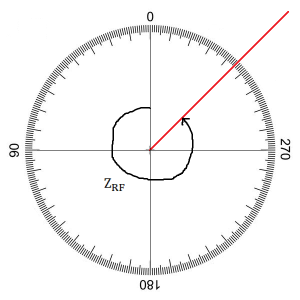

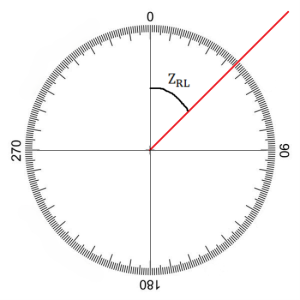

محاسبه و حذف خطای کلیماسیون در زاویه عمودی
یکی از مهمترین خطاهایی که میتواند در اندازهگیری زاویه قائم تأثیر بگذارد،
خطای کلیماسیون (Collimation Error) است.
این خطا زمانی رخ میدهد که محور دید تلسکوپ دقیقاً عمود بر محور دوران دستگاه نباشد.
به همین دلیل در عملیات نقشهبرداری حرفهای، زاویه عمودی همیشه در دو وضعیت
Face Left (FL) و
Face Right (FR)
اندازهگیری میشود تا اثر این خطا از بین برود.
شرط ایدهآل قرائتها
در حالت ایدهآل مجموع قرائت زاویه زنیتی در دو وجه باید برابر با 360 درجه باشد.
ZFL + ZFR = 360°
اما در عمل معمولاً این مقدار دقیقاً برابر با 360 درجه نیست و اختلاف آن نشاندهنده
مقدار خطای کلیماسیون در دستگاه است.
فرمول محاسبه خطای کلیماسیون
e = (360° − (ZFL + ZFR)) / 2
در این رابطه:
| نماد | تعریف |
|---|---|
| e | مقدار خطای کلیماسیون |
| ZFL | قرائت زاویه زنیتی در وضعیت Face Left |
| ZFR | قرائت زاویه زنیتی در وضعیت Face Right |
محاسبه زاویه صحیح پس از حذف خطا
برای بهدست آوردن مقدار واقعی زاویه زنیتی میتوان از رابطه زیر استفاده کرد:
Z = (ZFL − ZFR + 360°) / 2
با استفاده از این فرمول، اثر خطای کلیماسیون حذف شده و مقدار دقیق زاویه عمودی به دست میآید.
تبدیل زاویه زنیتی به زاویه شیب
در بسیاری از پروژههای مهندسی مانند راهسازی، طراحی شیب مسیر یا تحلیل شیب زمین،
به جای زاویه زنیتی از زاویه شیب استفاده میشود.
رابطه بین زاویه زنیتی و زاویه شیب بسیار ساده است:
α = 90° − Z
| وضعیت زاویه زنیتی | نتیجه |
|---|---|
| Z کمتر از 90 درجه | هدف بالاتر از افق قرار دارد (شیب مثبت) |
| Z برابر با 90 درجه | هدف دقیقاً روی افق قرار دارد |
| Z بیشتر از 90 درجه | هدف پایینتر از افق قرار دارد (شیب منفی) |
واحدهای اندازهگیری زاویه در نقشهبرداری
زاویهها در نقشهبرداری میتوانند با واحدهای مختلفی بیان شوند. هر یک از این واحدها
در سیستمهای اندازهگیری خاصی استفاده میشوند.
| واحد زاویه | تعریف | کاربرد |
|---|---|---|
| درجه (Degree) | دایره به 360 قسمت تقسیم میشود | رایجترین واحد در توتال استیشن |
| گراد (Grad) | دایره به 400 قسمت تقسیم میشود | در برخی سیستمهای اروپایی |
| رادیان (Radian) | واحد ریاضی مبتنی بر طول قوس | در محاسبات تحلیلی و برنامهنویسی |
| میلیم (Mil) | تقسیمبندی نظامی دایره | کاربرد در توپخانه و تجهیزات نظامی |
تبدیل بین واحدهای زاویه
1 گراد = 0.9 درجه
360 درجه = 400 گراد
1 رادیان ≈ 57.2958 درجه
روشهای تعیین زاویه عمودی در نقشهبرداری
برای اندازهگیری زاویه قائم یا زاویه عمودی، ابزارها و روشهای مختلفی در نقشهبرداری استفاده میشود. میزان دقت مورد نیاز، نوع پروژه و شرایط محیطی تعیین میکند که کدام روش مناسبتر باشد.
اندازهگیری زاویه عمودی با تئودولیت
تئودولیت یکی از مهمترین ابزارهای کلاسیک نقشهبرداری است که برای اندازهگیری زاویههای افقی و عمودی به کار میرود. در این دستگاه، دایره قائم مدرج بوده و اپراتور میتواند زاویه عمودی را مستقیماً قرائت کند.
مراحل کار با تئودولیت
- استقرار دستگاه روی سهپایه
- سانتراژ دقیق روی نقطه ایستگاه
- تراز کردن دستگاه
- نشانهروی به هدف
- قرائت زاویه عمودی از دایره قائم
- تکرار قرائت در دو وضعیت FL و FR
در تئودولیتهای دقیق، قرائت در دو وجه باعث حذف بسیاری از خطاهای دستگاهی میشود و دقت اندازهگیری را به شکل قابل توجهی افزایش میدهد.
اندازهگیری زاویه عمودی با توتال استیشن
امروزه بیشتر پروژههای نقشهبرداری با استفاده از
Total Station
انجام میشود. توتال استیشن علاوه بر اندازهگیری زاویه قائم، فاصله شیب و مختصات نقاط را نیز محاسبه میکند.
در این دستگاهها زاویه عمودی معمولاً به صورت زاویه زنیتی نمایش داده میشود.
| ویژگی | تئودولیت | توتال استیشن |
|---|---|---|
| اندازهگیری زاویه | دستی | دیجیتال |
| اندازهگیری فاصله | نیاز به ابزار جداگانه | خودکار |
| محاسبه اختلاف ارتفاع | دستی | اتوماتیک |
| دقت و سرعت | متوسط | بسیار بالا |
محاسبه اختلاف ارتفاع با زاویه عمودی
یکی از مهمترین کاربردهای زاویه قائم، تعیین اختلاف ارتفاع بین دو نقطه است.
این محاسبات در پروژههای راهسازی، پروفیلبرداری، طراحی مسیر و عملیات عمرانی بسیار کاربرد دارد.
فرمول اختلاف ارتفاع با زاویه شیب
Δh = D × tan(α)
| نماد | تعریف |
|---|---|
| Δh | اختلاف ارتفاع بین دو نقطه |
| D | فاصله افقی |
| α | زاویه شیب |
فرمول اختلاف ارتفاع با زاویه زنیتی
Δh = S × cos(Z)
| نماد | تعریف |
|---|---|
| S | فاصله شیب |
| Z | زاویه زنیتی |
مثال عددی محاسبه اختلاف ارتفاع
فرض کنید فاصله شیب بین دستگاه و منشور برابر 120 متر و زاویه زنیتی برابر 82 درجه باشد.
میخواهیم اختلاف ارتفاع بین دو نقطه را محاسبه کنیم.
مرحله اول: محاسبه کسینوس زاویه
cos(82°) ≈ 0.139
مرحله دوم: محاسبه اختلاف ارتفاع
Δh = 120 × 0.139
Δh ≈ 16.68 m
بنابراین اختلاف ارتفاع بین دو نقطه تقریباً برابر با
16.68 متر
خواهد بود.
کاربردهای زاویه عمودی در پروژههای مهندسی
اندازهگیری زاویه قائم در بسیاری از شاخههای مهندسی و پروژههای عمرانی نقش کلیدی دارد.
- تعیین اختلاف ارتفاع نقاط
- طراحی شیب راه و جاده
- محاسبه شیب کانالها و خطوط انتقال آب
- پیادهسازی پروژههای ساختمانی
- برداشت توپوگرافی زمین
- تهیه پروفیل طولی و عرضی مسیر
- کنترل نشست و تغییر شکل سازهها
- اندازهگیری ارتفاع ساختمانها و دکلها
در پروژههای مدرن، ترکیب زاویه عمودی با اندازهگیری فاصله الکترونیکی باعث شده عملیات تعیین ارتفاع با سرعت و دقت بسیار بالاتری انجام شود.
خطاهای رایج در اندازهگیری زاویه عمودی
در عملیات زاویهیابی قائم، عوامل مختلفی میتوانند باعث ایجاد خطا در قرائت زاویهها شوند. شناخت این خطاها و روشهای کنترل آنها نقش مهمی در افزایش دقت عملیات نقشهبرداری دارد.
خطای تراز دستگاه
اگر دستگاه نقشهبرداری بهدرستی تراز نشده باشد، محور قائم دستگاه از حالت واقعی خارج میشود و زاویههای عمودی با خطا اندازهگیری خواهند شد.
حتی مقدار کمی خطای تراز میتواند در فواصل زیاد باعث ایجاد اختلاف ارتفاع قابل توجهی شود.
روش کاهش خطا
- کنترل دقیق حباب تراز قبل از قرائت
- بررسی مجدد تراز پس از چرخش دستگاه
- استفاده از سهپایه پایدار
خطای کلیماسیون
این خطا زمانی رخ میدهد که محور دید تلسکوپ دقیقاً عمود بر محور دوران دستگاه نباشد.
خطای کلیماسیون یکی از رایجترین خطاهای دستگاهی در اندازهگیری زاویه قائم است و معمولاً با قرائت در دو وجه حذف میشود.
روش کاهش خطا
- اندازهگیری در وضعیت FL و FR
- کالیبراسیون دورهای دستگاه
- کنترل تنظیمات اپتیکی تلسکوپ
خطای نشانهروی
نشانهروی نادرست به منشور یا تارگت میتواند باعث قرائت اشتباه زاویه شود.
این خطا معمولاً در فواصل زیاد یا شرایط دید نامناسب بیشتر دیده میشود.
دلایل اصلی
- لرزش دستگاه
- عدم فوکوس مناسب
- خطای اپراتور
- کیفیت پایین دید
خطاهای جوی و انکسار
نور هنگام عبور از لایههای مختلف هوا دچار شکست میشود. این پدیده باعث تغییر جزئی در مسیر خط دید شده و زاویه عمودی را تحت تأثیر قرار میدهد.
در روزهای بسیار گرم یا هنگام تابش شدید خورشید، اثر انکسار جوی بیشتر میشود و دقت اندازهگیری کاهش مییابد.
روش کاهش خطا
- انجام عملیات در ساعات مناسب روز
- کاهش طول دید در شرایط نامناسب
- تکرار قرائتها و میانگینگیری
روشهای افزایش دقت زاویهیابی قائم
برای دستیابی به نتایج دقیقتر در اندازهگیری زاویه عمودی، رعایت چند اصل مهم ضروری است.
| روش | تأثیر بر دقت |
|---|---|
| قرائت در دو وجه | حذف خطاهای دستگاهی |
| تراز دقیق دستگاه | کاهش خطای محور قائم |
| استفاده از منشور استاندارد | افزایش دقت نشانهروی |
| میانگینگیری از قرائتها | کاهش خطاهای تصادفی |
| کالیبراسیون دورهای | حفظ دقت دستگاه |
نکات مهم هنگام کار با توتال استیشن
توتال استیشنها دارای سیستمهای الکترونیکی دقیق هستند و رعایت اصول صحیح استفاده از آنها باعث افزایش عمر و دقت دستگاه میشود.
- همیشه قبل از شروع عملیات دستگاه را تراز کنید.
- باتری و حافظه دستگاه را بررسی کنید.
- از تمیز بودن لنز و منشور اطمینان حاصل کنید.
- در شرایط بارانی یا گردوغبار شدید از کاور محافظ استفاده کنید.
- قرائتهای مهم را چند بار تکرار کنید.
- دستگاه را بهصورت دورهای کالیبره و سرویس کنید.
پرسشهای متداول درباره زاویه عمودی
تفاوت زاویه شیب و زاویه زنیتی چیست؟
زاویه شیب نسبت به افق اندازهگیری میشود، در حالی که زاویه زنیتی نسبت به قائم بالا یا سمتالرأس اندازهگیری میشود.
چرا قرائت در دو وجه انجام میشود؟
برای حذف خطاهای دستگاهی مانند خطای کلیماسیون و افزایش دقت اندازهگیری.
در توتال استیشن زاویه عمودی چگونه نمایش داده میشود؟
در بیشتر توتال استیشنها زاویه عمودی بهصورت زاویه زنیتی نمایش داده میشود.
مهمترین کاربرد زاویه قائم چیست؟
محاسبه اختلاف ارتفاع بین نقاط و تعیین شیب زمین از مهمترین کاربردهای زاویه قائم در نقشهبرداری است.
جمعبندی
زاویه عمودی یکی از اساسیترین مفاهیم در نقشهبرداری و پروژههای عمرانی است. اندازهگیری صحیح این زاویه امکان تعیین اختلاف ارتفاع، محاسبه شیب و تحلیل دقیق وضعیت زمین را فراهم میکند.
استفاده از روشهایی مانند قرائت در دو وجه، کنترل خطاهای دستگاهی و بهرهگیری از تجهیزات مدرن مانند توتال استیشن باعث افزایش دقت عملیات زاویهیابی قائم میشود.
تسلط بر مفاهیم زاویه قائم و روشهای اندازهگیری آن، یکی از مهارتهای ضروری برای هر مهندس نقشهبردار و فعال حوزه عمران محسوب میشود.
نتیجهگیری نهایی
اندازهگیری زاویه عمودی یکی از پایهایترین عملیاتهای نقشهبرداری است که در تعیین اختلاف ارتفاع، محاسبه شیب و اجرای پروژههای عمرانی کاربرد گستردهای دارد. امروزه با استفاده از تجهیزات دقیق مانند تئودولیتهای دیجیتال و توتال استیشن، عملیات زاویهیابی قائم با سرعت و دقت بسیار بالاتری انجام میشود.
با این حال، دقت نهایی اندازهگیری تنها به کیفیت دستگاه وابسته نیست؛ بلکه رعایت اصول صحیح استقرار، تراز دقیق، قرائت در دو وجه و کنترل خطاهای جوی و اپراتوری نیز اهمیت زیادی دارد.
در پروژههای حرفهای، ترکیب دانش تئوری زاویههای عمودی با تجربه عملی کار با تجهیزات نقشهبرداری، عامل اصلی دستیابی به نتایج دقیق و قابل اعتماد است.
واژهنامه تخصصی زاویهیابی قائم
| اصطلاح | معنی |
|---|---|
| زاویه قائم | زاویه بین خط دید و امتداد قائم |
| زاویه شیب | زاویه بین خط دید و افق |
| زاویه زنیتی | زاویه بین خط دید و سمتالرأس |
| Face Left | قرائت با قرارگیری دایره قائم در سمت چپ |
| Face Right | قرائت با قرارگیری دایره قائم در سمت راست |
| کلیماسیون | خطای ناشی از عدم انطباق محور دید |
| تراز دستگاه | تنظیم دقیق محور قائم دستگاه |
| اختلاف ارتفاع | تفاوت ارتفاع بین دو نقطه |
منابع و مراجع پیشنهادی
- مبانی نقشهبرداری مهندسی
- اصول کار با توتال استیشن
- آییننامه عملیات نقشهبرداری راهسازی
- منابع آموزشی ژئودزی و ترازیابی
- راهنمای فنی تجهیزات Surveying
سوالات متداول تکمیلی
آیا زاویه قائم همیشه مثبت است؟
خیر. در زاویه شیب، اگر هدف پایینتر از افق باشد زاویه بهصورت منفی در نظر گرفته میشود.
چرا زاویه زنیتی در توتال استیشن کاربرد بیشتری دارد؟
زیرا سیستم اندازهگیری دایره قائم در بسیاری از توتال استیشنها بر اساس زاویه زنیتی طراحی شده و دقت بالاتری در قرائت فراهم میکند.
آیا بدون توتال استیشن میتوان اختلاف ارتفاع را محاسبه کرد؟
بله. با استفاده از تئودولیت، فاصلهیاب و روابط مثلثاتی نیز میتوان اختلاف ارتفاع را محاسبه کرد.
تأثیر فاصله بر دقت زاویه قائم چیست؟
هرچه فاصله بیشتر باشد، اثر خطاهای تراز، انکسار جوی و نشانهروی افزایش پیدا میکند؛ بنابراین در فواصل زیاد باید دقت بیشتری در قرائتها اعمال شود.
